| Caractéristique(s) |
|
| Interface adaptative direction machine (ADINTMS) |
Capto (serrage par vis et segment) -taille C8 |
| Angle de l'arête de coupe de l'outil (KAPR1_T2) |
95 deg |
| Angle de l'arête de coupe de l'outil (KAPR1_T1) |
95 deg |
| Angle d'attaque de l'outil (PSIRT1) |
-5 deg |
| Angle d'attaque de l'outil (PSIRT2) |
-5 deg |
| Code du type de serrage (MTPCSW2) |
D: clamp on top of insert and into hole |
| Code du type de serrage (MTPCSW1) |
D: clamp on top of insert and into hole |

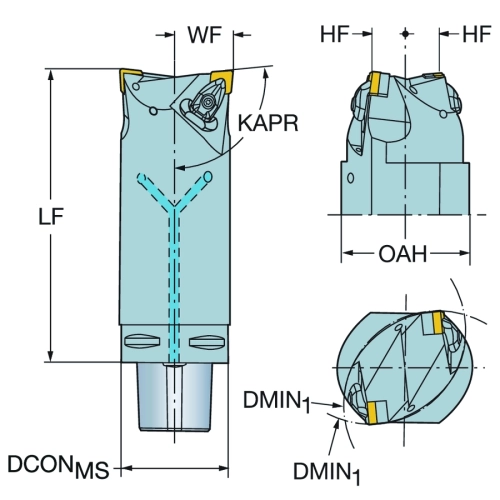

| Diamètre de connexion (DCONMS) |
80 mm |
| Angle du corps côté pièce (BAWST1) |
0 deg |
| Angle du corps côté pièce (BAWST2) |
0 deg |
| Angle du corps côté machine (BAMST1) |
0 deg |
| Angle du corps côté machine (BAMST2) |
0 deg |
| Porte-à-faux maximal (OHXT2) |
200 mm |
| Porte-à-faux maximal (OHXT1) |
200 mm |
| Logement de plaquette (CUTINT_MAS) |
CNMG 160612 |
| Logement de plaquette (CUTINT_MAS) |
CNMG 160612 |
| Sens (HANDT2) |
L |
| Code du type de sortie du liquide de coupe (CXSCT1) |
3: axial inclined exit |
| Code du type de sortie du liquide de coupe (CXSCT2) |
3: axial inclined exit |
| Angle de pente maximal (RMPX) |
0 deg |
| Sens (HANDT1) |
L |
| Longueur de projection (LPRT1) |
200 mm |
| Longueur de projection (LPRT2) |
200 mm |
| Longueur fonctionnelle (LFT2) |
200 mm |
| Diamètre fonctionnel (DFC) |
55 mm |
| Largeur fonctionnelle (WFT2) |
33 mm |
| Largeur fonctionnelle (WFT1) |
33 mm |
| Code du type d'orifice d'adduction du liquide de coupe (CNSC) |
3: axial concentric and radial entry |
| Pression du liquide de coupe (CP) |
150 bar |
| Chiffre standard (STDNO) |
ISO26623-1 |
| Hauteur fonctionnelle (HFT2) |
20 mm |
| Hauteur fonctionnelle (HFT1) |
20 mm |
| Angle de coupe orthogonal (GAMOT2) |
-5.45 deg |
| Angle de coupe orthogonal (GAMOT1) |
-5.45 deg |
| Angle d’inclinaison (LAMST1) |
-6.58 deg |
| Angle d’inclinaison (LAMST2) |
-6.58 deg |
| Longueur fonctionnelle (LFT1) |
200 mm |
| Hauteur totale (OAH) |
80 mm |
| Identification de la plaquette modèle (MIIDCSW2) |
CNMG 16 06 12 |
| Identification de la plaquette modèle (MIIDCSW1) |
CNMG 16 06 12 |
| Couple (TQ) |
6.4 Nm |
| Code matériau du corps (BMC) |
Steel |
| Marque du produit (MARQUE) |
SANDVIK |
| Poids de l'élément (WT) |
6.74 kg |
