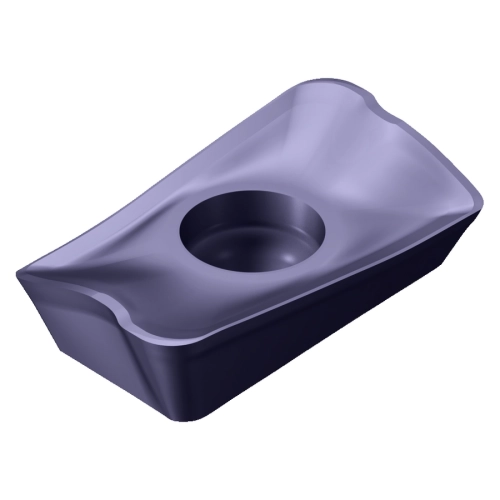

Plaquette pour fraisage d’épaulements carrés CoroMill® 390 R390170404EMM1240 SANDVIK

Caractéristique(s)
Forme et taille de plaquette (CUTINT_SIZ)	CoroMill 390 -1704
Sens (HAND)	Right
Identifiant de l'opération d'usinage (CTPT)	pre-machining with demand on surface
Code des dimensions du logement de plaquette (SSC_N)	17
Code des dimensions du logement de plaquette (SSC_M)	17
Code de forme de plaquette (SC)	Rectangular
Longueur effective d'arête de coupe (LE)	15.7 mm
Longueur d'arête de planage (BS)	1 mm
Angle d'attaque principal (KRINS)	90 deg
Largeur du biseau de la face de coupe (BN)	0.09 mm
Angle du biseau de la face de coupe (GB)	7 deg
Code du type de montage de plaquette (IFS)	Partly cylindrical, 40-60 deg countersink on one or two sides
Diamètre du trou de fixation (D1)	4.1 mm
Nombre d'arêtes de coupe (CEDC)	2
Largeur de plaquette (W1)	9.6 mm
Profondeur de coupe maximale (APMX)	15.7 mm
Rayon de bec (RE)	0.4 mm
Angle de coupe de la plaquette (GAN)	22 deg
Nuance (GRADE)	1240
Substrat (SUBSTRATE)	HC
Revêtement (COATING)	PVD TiAlSiN
Epaisseur plaquette (S)	4.7625 mm
Désignation fabricants des brise-copeaux (CBMD)	MM
Marque du produit (MARQUE)	SANDVIK
Poids de l'élément (WT)	0.00453 kg
