| Caractéristique(s) |
|

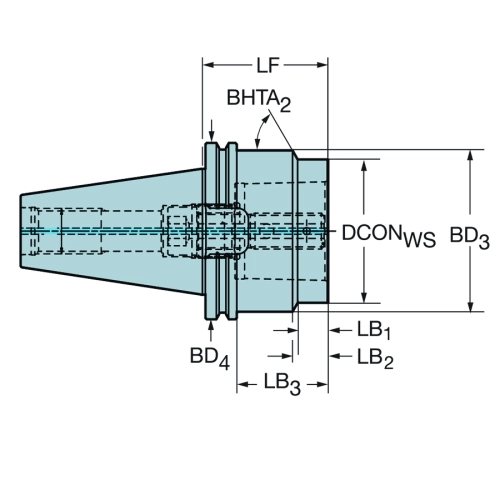

| Diamètre du raccord côté pièce (DCONWS) |
80 mm |
| Interface adaptative direction pièce (ADINTWS) |
Capto (serrage vis) -taille C8 |
| Interface adaptative direction machine (ADINTMS) |
CAT-V -AD arrosage centrale - CAT-V50 BIG+ appui cône face |
| Longueur fonctionnelle (LF) |
70 mm |
| Diamètre du corps (BD1) |
80 mm |
| Diamètre fonctionnel (DFCMCS) |
69.85 mm |
| Taille du filetage du dispositif de verrouillage (CRKS) |
1"-8 |
| Diamètre fonctionnel (DFCCSW) |
55 mm |

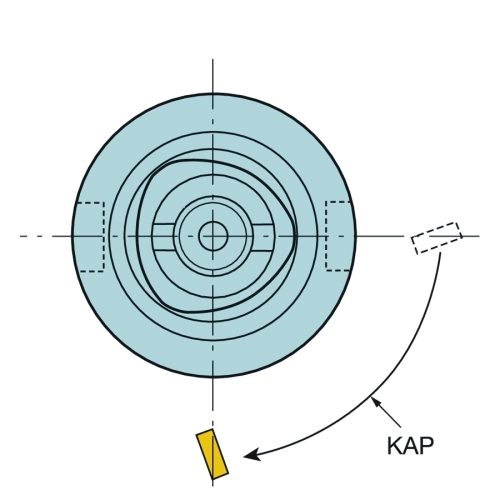

| Kappa (rotation axe z) (KAP) |
270 deg |
| Code du type de sortie du liquide de coupe (CXSC) |
1: axial concentric exit |
| Diamètre du corps (BD3) |
90 mm |
| Code du type d'orifice d'adduction du liquide de coupe (CNSC) |
1: axial concentric entry |
| Diamètre du corps (BD4) |
98.4 mm |
| Pression du liquide de coupe (CP) |
80 bar |
| Diamètre du corps (BD2) |
80 mm |
| Longueur de corps (LB3) |
50.9 mm |
| Longueur de corps (LB1) |
17.1 mm |
| Longueur de corps (LB4) |
70 mm |
| Longueur de corps (LB2) |
20 mm |
| Angle semi-conique du corps (BHTA1) |
0 deg |
| Angle semi-conique du corps (BHTA3) |
0 deg |
| Angle semi-conique du corps (BHTA2) |
60 deg |
| Angle semi-conique du corps (BHTA4) |
0 deg |
| Couple (TQ) |
65 Nm |
| Code matériau du corps (BMC) |
Steel |
| Balancing méthode code (BLMC) |
NO: no balancing |
| Marque du produit (MARQUE) |
SANDVIK |
| Poids de l'élément (WT) |
4.132 kg |
