| Caractéristique(s) |
|

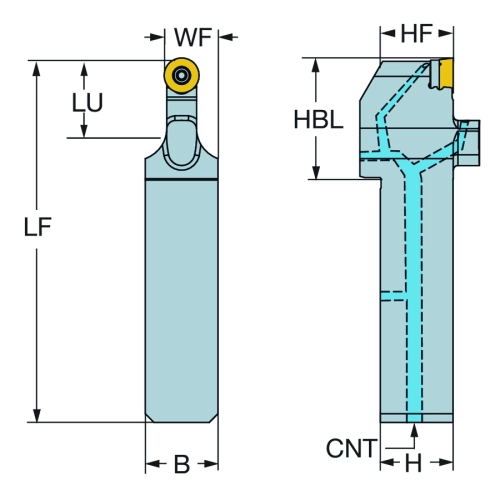

| Longueur utile (LU) |
40 mm |
| Interface adaptative direction machine (ADINTMS) |
Manche carré -metrique: 25 x 25 |
| Longueur fonctionnelle (LF) |
137 mm |
| Sens (HAND) |
N |
| Angle du corps côté pièce (BAWS) |
0 deg |
| Porte-à-faux minimal (OHN) |
53 mm |
| Logement de plaquette (CUTINT_MAS) |
Rail interface ( RC1204MP ) |
| Coolant exit supply type. (CXST) |
3: both over and under the cutting edge |

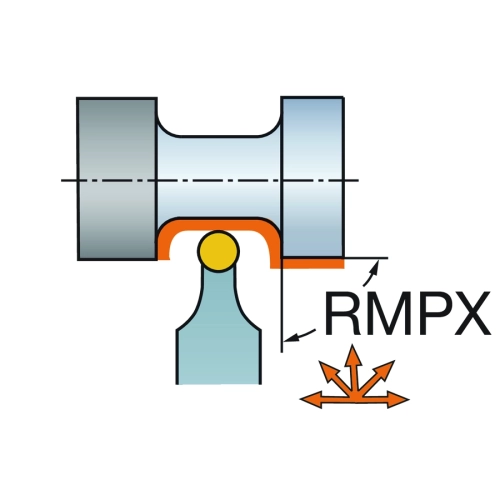

| Angle de pente maximal (RMPX) |
90 deg |
| Angle du corps côté machine (BAMS) |
0 deg |
| Porte-à-faux maximal (OHX) |
78 mm |
| Taille du filetage de l'orifice d'adduction du liquide de coupe (CNT) |
G 1/8-28 |

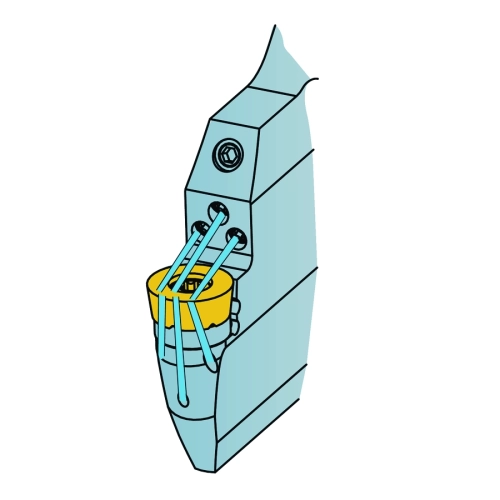

| Code du type de sortie du liquide de coupe (CXSC) |
8: decentral focused exit with nozzles |
| Largeur de queue (B) |
25 mm |
| Hauteur de queue (H) |
25 mm |
| Code du type d'orifice d'adduction du liquide de coupe (CNSC) |
3: axial concentric and radial entry |
| Pression du liquide de coupe (CP) |
150 bar |
| Longueur de décalage du bas de la tête (HBL) |
53 mm |
| Angle de coupe orthogonal (GAMO) |
0 deg |
| Angle d’inclinaison (LAMS) |
0 deg |
| Largeur fonctionnelle (WF) |
20.5 mm |

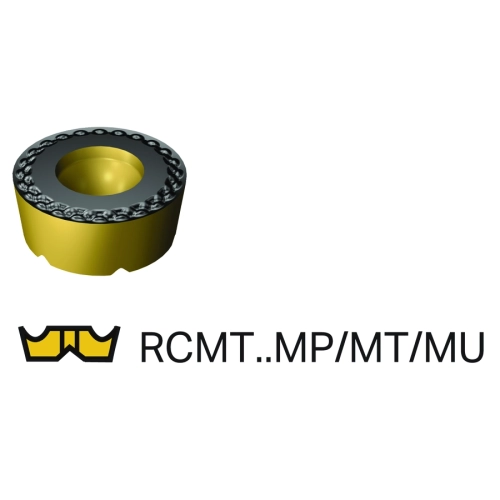

| Identification de la plaquette modèle (MIID) |
RCMT 12 04 MP |
| Hauteur fonctionnelle (HF) |
25 mm |
| Largeur du corps (WB) |
10.2 mm |
| Couple (TQ) |
3 Nm |
| Code matériau du corps (BMC) |
Steel |
| Code du type de serrage (MTP) |
S: clamp with screw through hole |
| Marque du produit (MARQUE) |
SANDVIK |
| Poids de l'élément (WT) |
583 g |
ADINTMS : Manche carré -metrique: 25 x 25
CUTINT_MAS : "Rail interface ( RC1204MP )"
CUTINT_SIZ : Rail interface RC1204MP
CUTINT_SIZ : RC1204
