| Caractéristique(s) |
|
| Interface adaptative direction machine (ADINTMS) |
Manche carré -metrique: 25 x 25 |

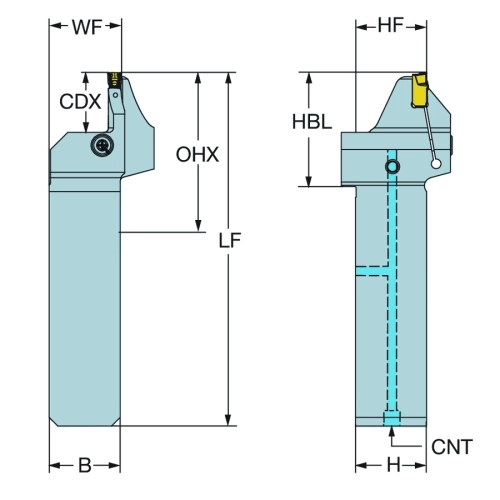

| Longueur fonctionnelle (LF) |
119 mm |
| Sens (HAND) |
L |

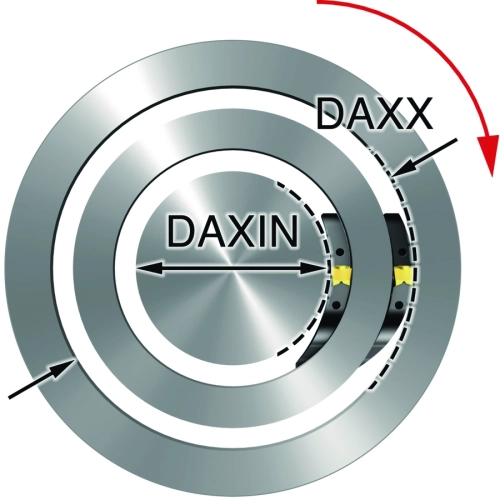

| Diamètre extérieur maximal de gorge axiale (DAXX) |
30 mm |
| Code des dimensions du logement de plaquette (SSC) |
G |
| Angle du corps côté pièce (BAWS) |
0 deg |
| Direction de support de gorge axiale (AXGSUP) |
2 |
| Logement de plaquette (CUTINT_MAS) |
CoroCut QI -size G (QI-NG-0300-0003-TF) |
| Profondeur de coupe maximale (CDX) |
15 mm |
| Diamètre intérieur minimal de gorge axiale (DAXIN) |
16 mm |

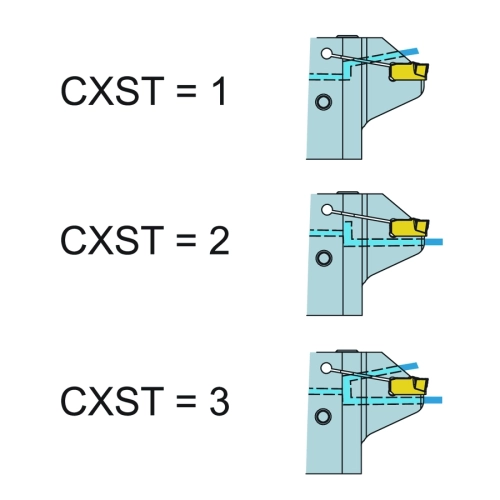

| Coolant exit supply type. (CXST) |
3: both over and under the cutting edge |
| Porte-à-faux maximal (OHX) |
60 mm |
| Taille du filetage de l'orifice d'adduction du liquide de coupe (CNT) |
G 1/8-28 |
| Code du type de sortie du liquide de coupe (CXSC) |
3: axial inclined exit |
| Largeur de queue (B) |
25 mm |
| Hauteur de queue (H) |
25 mm |
| Code du type d'orifice d'adduction du liquide de coupe (CNSC) |
3: axial concentric and radial entry |
| Pression du liquide de coupe (CP) |
150 bar |
| Hauteur totale (OAH) |
38.076 mm |
| Largeur fonctionnelle (WF) |
25.5 mm |
| Hauteur fonctionnelle (HF) |
25 mm |
| Couple (TQ) |
2.5 Nm |
| Code du type de serrage (MTP) |
C: clamp on top of insert |
| Marque du produit (MARQUE) |
SANDVIK |
| Poids de l'élément (WT) |
501 g |
ADINTMS : Manche carré -metrique: 25 x 25
CUTINT_MAS : "CoroCut QI -size G (QI-NG-0300-0003-TF)"
CUTINT_SIZ : CoroCut QI -size G
