| Caractéristique(s) |
|

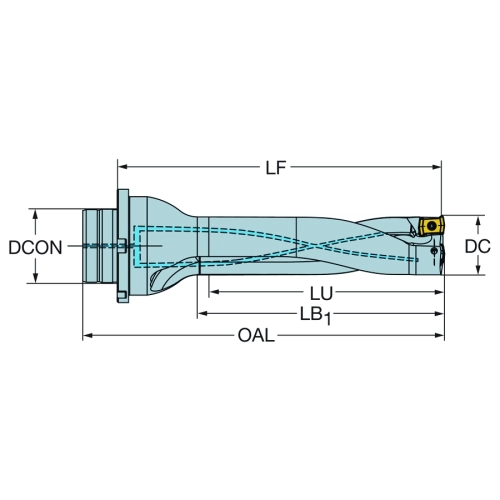

| Longueur utile (LU) |
117.0999 mm |
| Interface adaptative direction machine (ADINTMS) |
Adaptateur de perçage MDI-20 |
| Diamètre de coupe (DC) |
16.6624 mm |
| Limite de réglage maximale (ADJLX) |
0.59 mm |
| Longueur fonctionnelle (LF) |
144.8503 mm |
| Diamètre de connexion (DCONMS) |
20 mm |
| Tolérance de trou inférieure pouvant être obtenue (TCHAL) |
-0.1 mm |
| Tolérance de trou supérieure pouvant être obtenue (TCHAU) |
0.5 mm |
| Rapport longueur utile diamètre (ULDR) |
7.027793115037 |

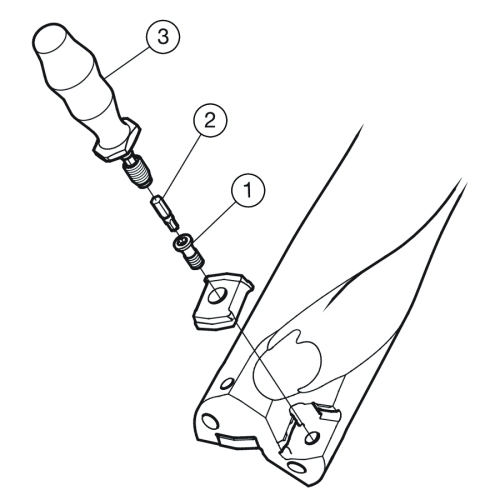

| Logement de plaquette (CUTINT_MAS) |
CoroDrill DS20-0104-P (DS20-0104-P) |
| Logement de plaquette (CUTINT_MAS) |
CoroDrill DS20-0104-C (DS20-0104-C) |
| Nombre d'arêtes de coupe effectives en bout (ZEFF) |
1 |
| Angle de l'arête de coupe de l'outil (KAPR) |
81 deg |
| Longueur des points (PL) |
0.4631 mm |
| Code du type d'orifice d'adduction du liquide de coupe (CNSC) |
4: axial concentric entry on circle |
| Pression du liquide de coupe (CP) |
10 bar |
| Angle de coupe orthogonal (GAMO) |
5.3 deg |
| Longueur de corps (LB) |
119.4562 mm |
| Couple (TQ) |
0.6 Nm |
| Vitesse de rotation maximale (RPMX) |
7000 1/min |
| Code du type de serrage (MTP) |
S: clamp with screw through hole |
| Longueur Totale (OAL) |
160.3134 mm |
| Marque du produit (MARQUE) |
SANDVIK |
| Poids de l'élément (WT) |
260 g |
ADINTMS : Adaptateur de perçage MDI-20
CUTINT_MAS : "CoroDrill DS20-0104-P (DS20-0104-P)"
CUTINT_SIZ : CoroDrill DS20-0104-P
CUTINT_MAS : "CoroDrill DS20-0104-C (DS20-0104-C)"
CUTINT_SIZ : CoroDrill DS20-0104-C
