| Caractéristique(s) |
|

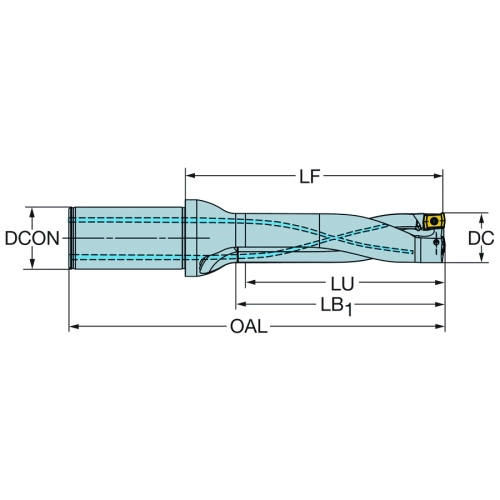

| Longueur utile (LU) |
96.665 mm |
| Interface adaptative direction machine (ADINTMS) |
Queue cylindrique pour foret à plaquettes ISO9766-métrique: 25 |
| Diamètre de coupe (DC) |
24 mm |
| Limite de réglage maximale (ADJLX) |
1.1 mm |
| Longueur fonctionnelle (LF) |
121.335 mm |
| Diamètre de connexion (DCONMS) |
25 mm |
| Tolérance de trou inférieure pouvant être obtenue (TCHAL) |
0 mm |
| Tolérance de trou supérieure pouvant être obtenue (TCHAU) |
0.33 mm |
| Rapport longueur utile diamètre (ULDR) |
4.027708333333 |
| Nombre d'éléments de coupe (CICTC1) |
1 |
| Logement de plaquette (CUTINT_MAS) |
CoroDrill DS20-0306-P (DS20-0306-P) |
| Logement de plaquette (CUTINT_MAS) |
CoroDrill DS20-0306-C (DS20-0306-C) |
| Nombre d'éléments de coupe (CICTP1) |
1 |
| Nombre d'arêtes de coupe effectives en bout (ZEFF) |
1 |
| Angle de l'arête de coupe de l'outil (KAPR) |
81 deg |
| Longueur des points (PL) |
0.665 mm |
| Code du type d'orifice d'adduction du liquide de coupe (CNSC) |
4: axial concentric entry on circle |
| Pression du liquide de coupe (CP) |
10 bar |
| Angle de coupe orthogonal (GAMO) |
5.3 deg |
| Longueur de corps (LB) |
100 mm |
| Couple (TQ) |
0.9 Nm |
| Vitesse de rotation maximale (RPMX) |
15000 1/min |

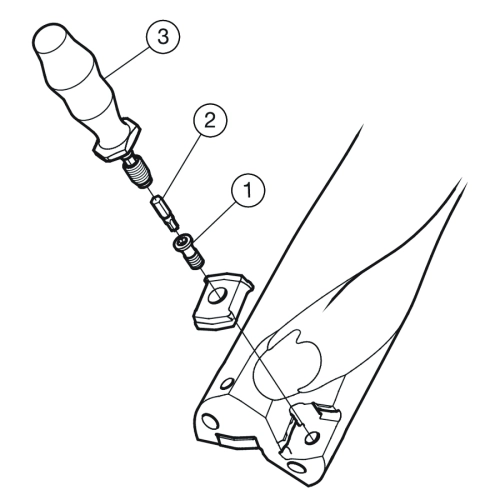

| Code du type de serrage (MTP) |
S: clamp with screw through hole |
| Longueur Totale (OAL) |
178 mm |
| Marque du produit (MARQUE) |
SANDVIK |
| Poids de l'élément (WT) |
510 g |
ADINTMS : Queue cylindrique pour foret à plaquettes ISO9766-métrique: 25
CUTINT_MAS : "CoroDrill DS20-0306-P (DS20-0306-P)"
CUTINT_SIZ : CoroDrill DS20-0306-P
CUTINT_MAS : "CoroDrill DS20-0306-C (DS20-0306-C)"
CUTINT_SIZ : CoroDrill DS20-0306-C
