| Caractéristique(s) |
|
| Interface adaptative direction machine (ADINTMS) |
Manche carré -inch: 3/4 x 3/4 |

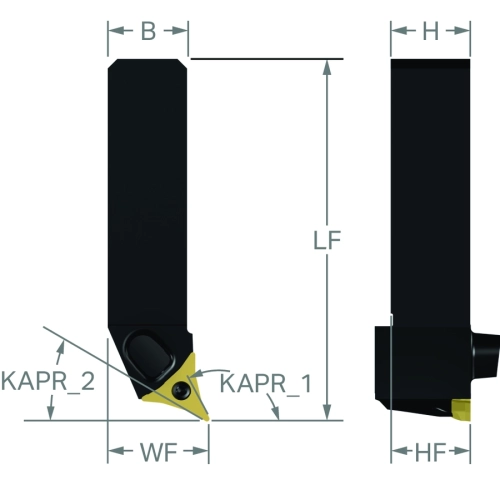

| Longueur fonctionnelle (LF) |
101 mm |
| Sens (HAND) |
L |
| Angle de l'arête de coupe de l'outil (KAPR1) |
115 deg |
| Angle de l'arête de coupe de l'outil (KAPR2) |
30 deg |
| Angle d'attaque de l'outil (PSIR) |
-25 deg |
| Angle du corps côté pièce (BAWS) |
0 deg |
| Porte-à-faux minimal (OHN) |
32 mm |
| Logement de plaquette (CUTINT_MAS) |
CoroTurn PRIME CP-A (CP-A1108) |

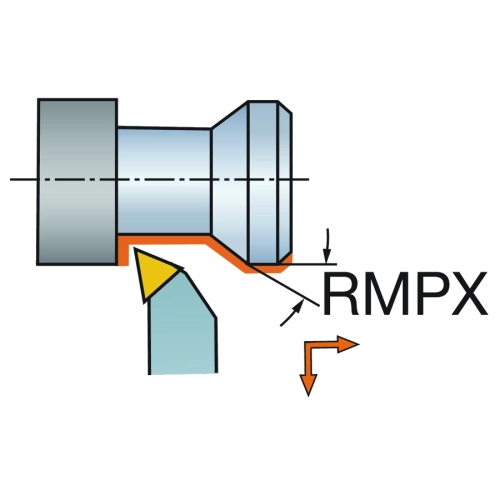

| Angle de pente maximal (RMPX) |
15 deg |
| Angle du corps côté machine (BAMS) |
0 deg |
| Porte-à-faux maximal (OHX) |
51 mm |
| Taille du filetage de l'orifice d'adduction du liquide de coupe (CNT) |
G 1/8-28 |
| Code du type de sortie du liquide de coupe (CXSC) |
3: axial inclined exit |
| Largeur de queue (B) |
19.05 mm |
| Hauteur de queue (H) |
19.05 mm |
| Code du type d'orifice d'adduction du liquide de coupe (CNSC) |
3: axial concentric and radial entry |
| Pression du liquide de coupe (CP) |
150 bar |
| Longueur de décalage du bas de la tête (HBL) |
32 mm |
| Angle de coupe orthogonal (GAMO) |
0 deg |
| Angle d’inclinaison (LAMS) |
0 deg |
| Largeur fonctionnelle (WF) |
25.4 mm |

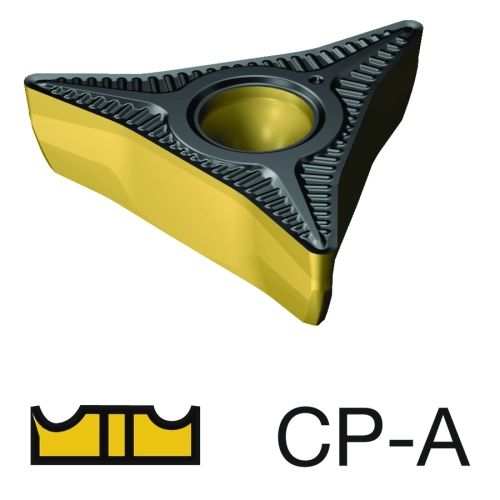

| Identification de la plaquette modèle (MIID) |
CP-A1108 |
| Hauteur fonctionnelle (HF) |
19.05 mm |
| Couple (TQ) |
4 Nm |
| Code matériau du corps (BMC) |
Steel |
| Code du type de serrage (MTP) |
S: clamp with screw through hole |
| Marque du produit (MARQUE) |
SANDVIK |
| Poids de l'élément (WT) |
245 g |
ADINTMS : Manche carré -inch: 3/4 x 3/4
CUTINT_MAS : "CoroTurn PRIME CP-A (CP-A1108)"
CUTINT_SIZ : CoroTurn PRIME CP-A11
