| Caractéristique(s) |
|
| Interface adaptative direction machine (ADINTMS) |
Porte outil QS -métrique: 12 x 12 |

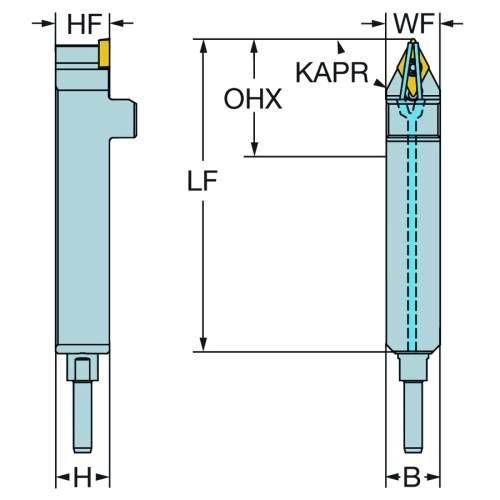

| Longueur fonctionnelle (LF) |
70 mm |
| Sens (HAND) |
N |
| Angle de l'arête de coupe de l'outil (KAPR1) |
62.5 deg |
| Angle de l'arête de coupe de l'outil (KAPR2) |
62.5 deg |
| Angle d'attaque de l'outil (PSIR) |
27.5 deg |
| Angle du corps côté pièce (BAWS) |
0 deg |

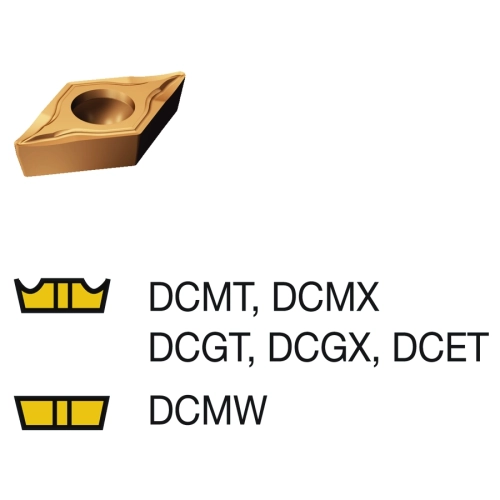

| Logement de plaquette (CUTINT_MAS) |
DCMT 070204 |

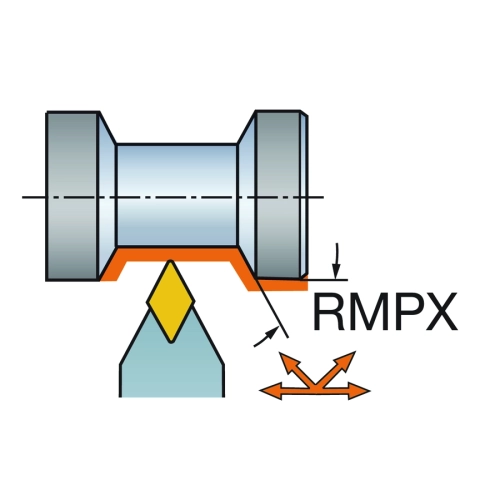

| Angle de pente maximal (RMPX) |
58.5 deg |
| Angle du corps côté machine (BAMS) |
0 deg |
| Porte-à-faux maximal (OHX) |
22 mm |
| Code du type de sortie du liquide de coupe (CXSC) |
7: axial inclined focused exit with nozzle |
| Largeur de queue (B) |
12 mm |
| Hauteur de queue (H) |
12 mm |
| Code du type d'orifice d'adduction du liquide de coupe (CNSC) |
1: axial concentric entry |
| Pression du liquide de coupe (CP) |
80 bar |
| Angle de coupe orthogonal (GAMO) |
0 deg |
| Angle d’inclinaison (LAMS) |
0 deg |
| Largeur fonctionnelle (WF) |
12 mm |
| Identification de la plaquette modèle (MIID) |
DCMT 07 02 04 |
| Hauteur fonctionnelle (HF) |
12 mm |
| Couple (TQ) |
0.9 Nm |
| Code matériau du corps (BMC) |
Steel |
| Code du type de serrage (MTP) |
S: clamp with screw through hole |
| Marque du produit (MARQUE) |
SANDVIK |
| Poids de l'élément (WT) |
92 g |
