| Caractéristique(s) |
|
| Longueur utile (LU) |
93 mm |
| Interface adaptative direction machine (ADINTMS) |
Queue de taraud DIN -metrique: 18.00 x 14.50 |
| Longueur fonctionnelle (LF) |
140 mm |
| Longueur de chanfrein de filetage (TCL) |
6.42437975562 mm |

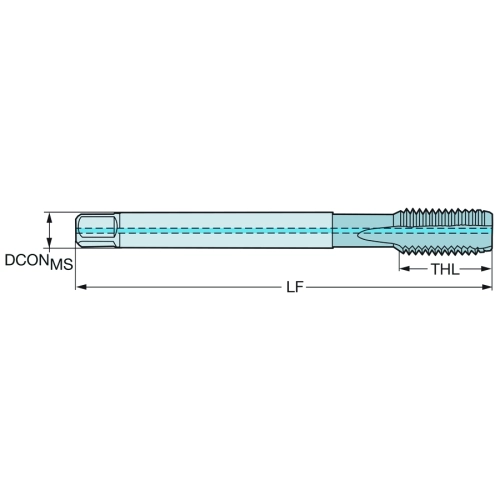

| Diamètre de connexion (DCONMS) |
18 mm |
| Diamètre du filet (TD) |
22 mm |
| Pas du filetage (TP) |
2.5 mm |
| Diamètre d’alésage pré-usiné (PHD) |
19.5 mm |
| PHT (PHT) |
0: blind hole |
| HTY (HTY) |
12: through/blind |
| Classe de tolérance du filet (TCTR) |
6HX |
| Diamètre du filet (TDZ) |
M 22 |
| Code du type de sortie du liquide de coupe (CXSC) |
1: axial concentric exit |
| Nuance (GRADE) |
D210 |
| Substrat (SUBSTRATE) |
HSS-E-PM |
| Nombre de goujures (NOF) |
5 |
| Revêtement (COATING) |
PVD TiAlN |
| Longueur de filetage (THL) |
34 mm |
| Groupe standard basique (BSG) |
DIN 376 |
| Propriété de la dépouille latérale du filet (THBTP) |
1 |
| Désignation fabricants des brise-copeaux (CBMD) |
KM |
| Type de chanfrein de filetage (THCHT) |
C |
| Tolérance du diamètre de queue (TCDCON) |
h9 |
| Code du type d'orifice d'adduction du liquide de coupe (CNSC) |
1: axial concentric entry |
| Pression du liquide de coupe (CP) |
10 bar |
| Diamètre du collet (DN) |
17.6 mm |
| Angle d'hélice de goujure (FHA) |
0 deg |
| Angle de coupe radial (GAMF) |
3 deg |
| Nombre maximum de réaffûtages (NORGMX) |
0 |
| Marque du produit (MARQUE) |
SANDVIK |
| Poids de l'élément (WT) |
254 g |
