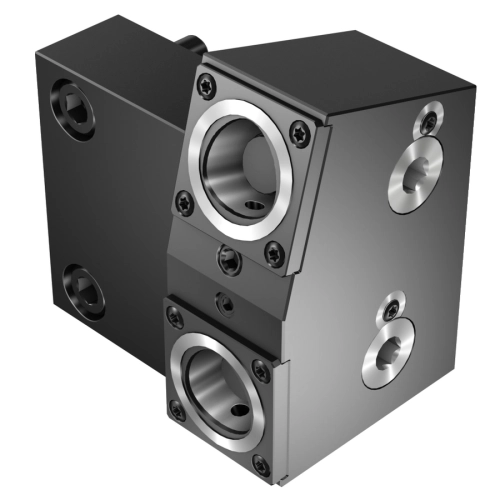

Unité de serrage manuelle pour machines Nakamura Tome C3TRENA55ATT

Catégorie : Unités de serrage CAPTO pour tourelles (CLUNIT_COR)

Référence COC : 201575

Référence fabricant : 6749624

Marque : SANDVIK

Prodfam : Coromant Capto

Famille : SAN550

Prix de vente : 2398.47 €/HT (par pièce)

Reduction : 7.00%

Prix de vente conseillé : 2579.00 €/HT (par pièce)

Conditionnement : 1 pièce(s)

Stock Cobalt Outils Coupants : 0 pièce(s)

Vous devez être connecté pour ajouter ce produit au panier.


Informations de recherche : [ADINTMS:Nakamura-Tome non-driven turret interface -size NA55A][ADINTWS:Coromant Capto (segment clamping) -size C3][BAWS:0][CXSC:2: radial exit][HAND:R][MARQUE:SANDVIK]

Caractéristique(s)

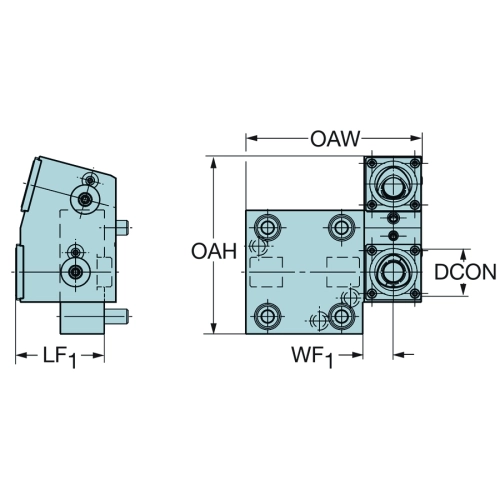

Diamètre du raccord côté pièce (DCONWS) 32 mm
Interface adaptative direction pièce (ADINTWS) Capto (serrage par segments) -taille C3
Interface adaptative direction machine (ADINTMS) Chaise - Nakamura-Tome non tourelle motorisée - taille NA55A
Sens (HAND) R
CONARWS (CONARWS) 2
CCONWS (CCONWS) 2
Angle du corps côté pièce (BAWS) 0 deg
Longueur fonctionnelle (LFCSW1) 60 mm
Code du type de sortie du liquide de coupe (CXSC) 2: radial exit
Longueur fonctionnelle (LFCSW2) 60 mm
Largeur fonctionnelle (WFCSW1) 20 mm
Largeur fonctionnelle (WFCSW2) 20 mm
Hauteur fonctionnelle (HFCSW1) 0 mm
Hauteur fonctionnelle (HFCSW2) 0 mm
Diamètre fonctionnel (DFC) 22 mm
Code du type d'orifice d'adduction du liquide de coupe (CNSC) 7: decentral over flange and axial
Pression du liquide de coupe (CP) 80 bar
Hauteur totale (OAH) 68 mm
Couple (TQCSW1) 35 Nm
Couple (TQCSW2) 35 Nm
Caractéristiques géométriques de la pièce entraînée (KGRPTP) HEXG
Taille de la pièce entraînée (KGRPS) 8
largeur totale (OAW) 119 mm
Marque du produit (MARQUE) SANDVIK
Poids de l'élément (WT) 3.228 kg



ADINTMS : Chaise - Nakamura-Tome non tourelle motorisée - taille NA55A
