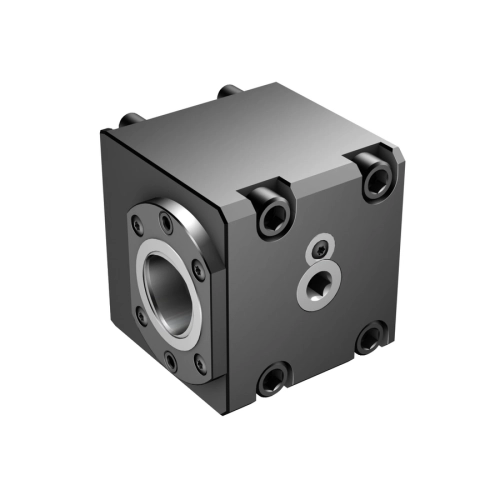

Catégorie : Unités de serrage CAPTO pour tourelles (CLUNIT_COR)
Référence COC : 204512
Référence fabricant : 6749604
Marque : SANDVIK
Prodfam : Coromant Capto
Famille : SAN550
Prix de vente : 2088.78 €/HT (par pièce)
Reduction : 7.00%
Prix de vente conseillé : 2246.00 €/HT (par pièce)
Conditionnement : 1 pièce(s)
Stock Cobalt Outils Coupants : 0 pièce(s)
Informations de recherche : [ADINTMS:BMT non-driven turret interface -size BT85A][ADINTMS:BMT non-driven turret interface -size BT85A][ADINTWS:Coromant Capto (segment clamping) -size C6][ADINTWS:Coromant Capto (segment clamping) -size C6][BAWS:90][BAWS:90][CXSC:2: radial exit][CXSC:

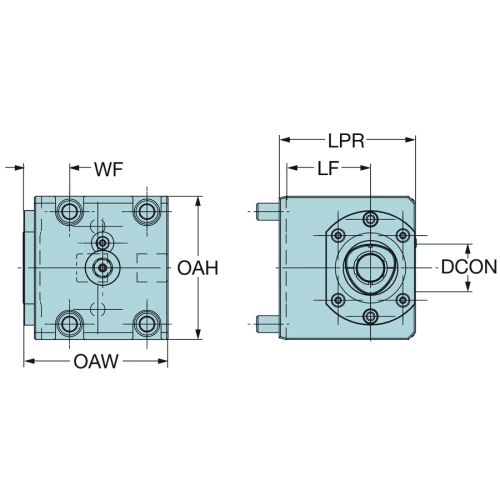

Caractéristique(s) | |
Diamètre du raccord côté pièce (DCONWS) | 63 mm |
Diamètre du raccord côté pièce (DCONWS) | 63 mm |
Interface adaptative direction pièce (ADINTWS) | Capto (serrage par segments) -taille C6 |
Interface adaptative direction pièce (ADINTWS) | Capto (serrage par segments) -taille C6 |
Interface adaptative direction machine (ADINTMS) | Chaise - BMT tourelle non motorisée - taille BT85A |
Interface adaptative direction machine (ADINTMS) | Chaise - BMT tourelle non motorisée - taille BT85A |
Longueur fonctionnelle (LF) | 110 mm |
Longueur fonctionnelle (LF) | 110 mm |
Sens (HAND) | R |
Sens (HAND) | R |
CCONWS (CCONWS) | 1 |
CCONWS (CCONWS) | 1 |
Angle du corps côté pièce (BAWS) | 90 deg |
Angle du corps côté pièce (BAWS) | 90 deg |
Code du type de sortie du liquide de coupe (CXSC) | 2: radial exit |
Code du type de sortie du liquide de coupe (CXSC) | 2: radial exit |
Diamètre fonctionnel (DFC) | 44 mm |
Diamètre fonctionnel (DFC) | 44 mm |
Code du type d'orifice d'adduction du liquide de coupe (CNSC) | 7: decentral over flange and axial |
Code du type d'orifice d'adduction du liquide de coupe (CNSC) | 7: decentral over flange and axial |
Pression du liquide de coupe (CP) | 80 bar |
Pression du liquide de coupe (CP) | 80 bar |
Longueur de projection (LPR) | 152 mm |
Longueur de projection (LPR) | 152 mm |
Hauteur totale (OAH) | 124 mm |
Hauteur totale (OAH) | 124 mm |
Caractéristiques géométriques de la pièce entraînée (KGRPTP) | HEXG |
Caractéristiques géométriques de la pièce entraînée (KGRPTP) | HEXG |
Taille de la pièce entraînée (KGRPS) | 12 |
Taille de la pièce entraînée (KGRPS) | 12 |
largeur totale (OAW) | 125 mm |
Largeur fonctionnelle (WF) | 40 mm |
largeur totale (OAW) | 125 mm |
Largeur fonctionnelle (WF) | 40 mm |
Hauteur fonctionnelle (HF) | 0 mm |
Hauteur fonctionnelle (HF) | 0 mm |
Couple (TQ) | 90 Nm |
Couple (TQ) | 90 Nm |
Marque du produit (MARQUE) | SANDVIK |
Poids de l'élément (WT) | 14.5 kg |
Poids de l'élément (WT) | 14.5 kg |
