| Caractéristique(s) |
|

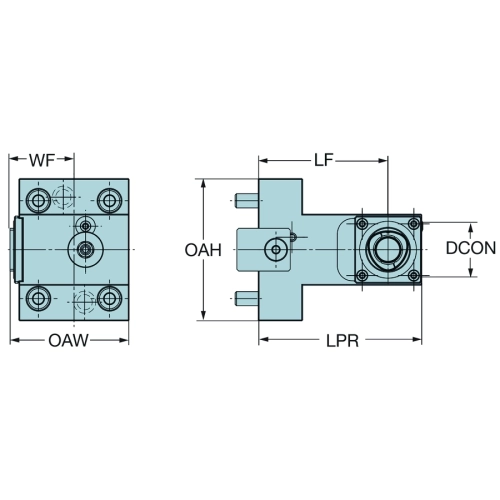

| Diamètre du raccord côté pièce (DCONWS) |
32 mm |
| Diamètre du raccord côté pièce (DCONWS) |
32 mm |
| Interface adaptative direction pièce (ADINTWS) |
Capto (serrage par segments) -taille C3 |
| Interface adaptative direction pièce (ADINTWS) |
Capto (serrage par segments) -taille C3 |
| Interface adaptative direction machine (ADINTMS) |
Chaise - Nakamura-Tome non tourelle motorisée - taille NA44A |
| Interface adaptative direction machine (ADINTMS) |
Chaise - Nakamura-Tome non tourelle motorisée - taille NA44A |
| Longueur fonctionnelle (LF) |
73 mm |
| Longueur fonctionnelle (LF) |
73 mm |
| Sens (HAND) |
L |
| Sens (HAND) |
L |
| CCONWS (CCONWS) |
1 |
| CCONWS (CCONWS) |
1 |
| Angle du corps côté pièce (BAWS) |
90 deg |
| Angle du corps côté pièce (BAWS) |
90 deg |
| Code du type de sortie du liquide de coupe (CXSC) |
2: radial exit |
| Code du type de sortie du liquide de coupe (CXSC) |
2: radial exit |
| Diamètre fonctionnel (DFC) |
22 mm |
| Diamètre fonctionnel (DFC) |
22 mm |
| Code du type d'orifice d'adduction du liquide de coupe (CNSC) |
7: decentral over flange and axial |
| Code du type d'orifice d'adduction du liquide de coupe (CNSC) |
7: decentral over flange and axial |
| Pression du liquide de coupe (CP) |
80 bar |
| Pression du liquide de coupe (CP) |
80 bar |
| Longueur de projection (LPR) |
92 mm |
| Longueur de projection (LPR) |
92 mm |
| Hauteur totale (OAH) |
80 mm |
| Hauteur totale (OAH) |
80 mm |
| Caractéristiques géométriques de la pièce entraînée (KGRPTP) |
HEXG |
| Caractéristiques géométriques de la pièce entraînée (KGRPTP) |
HEXG |
| Taille de la pièce entraînée (KGRPS) |
8 |
| Taille de la pièce entraînée (KGRPS) |
8 |
| largeur totale (OAW) |
65 mm |
| Largeur fonctionnelle (WF) |
3 mm |
| largeur totale (OAW) |
65 mm |
| Largeur fonctionnelle (WF) |
3 mm |
| Hauteur fonctionnelle (HF) |
0 mm |
| Hauteur fonctionnelle (HF) |
0 mm |
| Couple (TQ) |
35 Nm |
| Couple (TQ) |
35 Nm |
| Marque du produit (MARQUE) |
SANDVIK |
| Poids de l'élément (WT) |
2.386 kg |
| Poids de l'élément (WT) |
2.386 kg |
