| Caractéristique(s) |
|
| Diamètre du raccord côté pièce (DCONWS) |
24.1 mm |
| Diamètre du raccord côté pièce (DCONWS) |
24.1 mm |
| Interface adaptative direction pièce (ADINTWS) |
Coromant EH -métrique - E25 |
| Interface adaptative direction pièce (ADINTWS) |
Coromant EH -métrique - E25 |
| Interface adaptative direction machine (ADINTMS) |
Capto (serrage par vis et segment) -taille C8 |
| Interface adaptative direction machine (ADINTMS) |
Capto (serrage par vis et segment) -taille C8 |

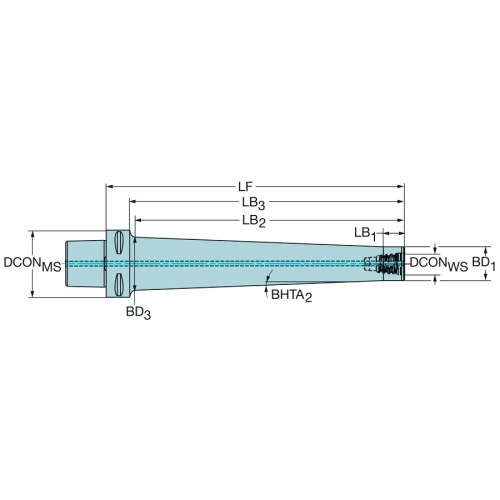

| Longueur fonctionnelle (LF) |
420 mm |
| Longueur fonctionnelle (LF) |
420 mm |
| Diamètre du corps (BD1) |
31.7 mm |
| Diamètre du corps (BD1) |
31.7 mm |
| Diamètre de connexion (DCONMS) |
80 mm |
| Diamètre de connexion (DCONMS) |
80 mm |
| Kappa (rotation axe z) (KAP) |
0 deg |
| Kappa (rotation axe z) (KAP) |
0 deg |
| Code du type de sortie du liquide de coupe (CXSC) |
1: axial concentric exit |
| Code du type de sortie du liquide de coupe (CXSC) |
1: axial concentric exit |
| Propriétés antivibratoires (DPC) |
1 |
| Propriétés antivibratoires (DPC) |
1 |
| Diamètre fonctionnel (DFC) |
55 mm |
| Diamètre fonctionnel (DFC) |
55 mm |
| Diamètre du corps (BD3) |
61.7 mm |
| Code du type d'orifice d'adduction du liquide de coupe (CNSC) |
3: axial concentric and radial entry |
| Diamètre du corps (BD3) |
61.7 mm |
| Code du type d'orifice d'adduction du liquide de coupe (CNSC) |
3: axial concentric and radial entry |
| Diamètre du corps (BD4) |
80 mm |
| Pression du liquide de coupe (CP) |
70 bar |
| Chiffre standard (STDNO) |
ISO26623-1 |
| Diamètre du corps (BD4) |
80 mm |
| Pression du liquide de coupe (CP) |
70 bar |
| Chiffre standard (STDNO) |
ISO26623-1 |
| Diamètre du corps (BD2) |
31.7 mm |
| Diamètre du corps (BD2) |
31.7 mm |
| Longueur de corps (LB3) |
390 mm |
| Longueur de corps (LB3) |
390 mm |
| Longueur de corps (LB1) |
8 mm |
| Longueur de corps (LB4) |
420 mm |
| Longueur de corps (LB1) |
8 mm |
| Longueur de corps (LB4) |
420 mm |
| Longueur de corps (LB2) |
384 mm |
| Longueur de corps (LB2) |
384 mm |
| Angle semi-conique du corps (BHTA1) |
0 deg |
| Angle semi-conique du corps (BHTA1) |
0 deg |
| Angle semi-conique du corps (BHTA3) |
71.8 deg |
| Angle semi-conique du corps (BHTA2) |
2.3 deg |
| Angle semi-conique du corps (BHTA3) |
71.8 deg |
| Angle semi-conique du corps (BHTA2) |
2.3 deg |
| Angle semi-conique du corps (BHTA4) |
0 deg |
| Angle semi-conique du corps (BHTA4) |
0 deg |
| Couple (TQ) |
65 Nm |
| Couple (TQ) |
65 Nm |
| Code matériau du corps (BMC) |
Steel |
| Code matériau du corps (BMC) |
Steel |
| Balancing méthode code (BLMC) |
NO: no balancing |
| Balancing méthode code (BLMC) |
NO: no balancing |
| Vitesse de rotation maximale (RPMX) |
6000 1/min |
| Vitesse de rotation maximale (RPMX) |
6000 1/min |
| Marque du produit (MARQUE) |
SANDVIK |
| Poids de l'élément (WT) |
7 kg |
| Poids de l'élément (WT) |
7 kg |
