| Caractéristique(s) |
|
| Diamètre du raccord côté pièce (DCONWS) |
22 mm |
| Diamètre du raccord côté pièce (DCONWS) |
22 mm |
| Interface adaptative direction pièce (ADINTWS) |
Porte fraise disque à plaquettes (4 vis d'entrainements) -métrique: X2 |
| Interface adaptative direction pièce (ADINTWS) |
Porte fraise disque à plaquettes (4 vis d'entrainements) -métrique: X2 |
| Interface adaptative direction machine (ADINTMS) |
Capto (serrage par vis et segment) -taille C5 |
| Interface adaptative direction machine (ADINTMS) |
Capto (serrage par vis et segment) -taille C5 |

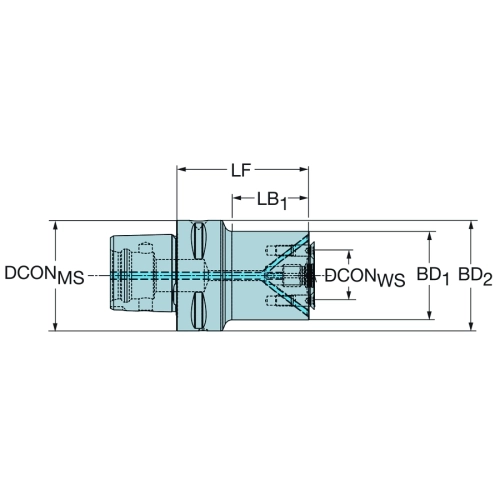

| Longueur fonctionnelle (LF) |
60 mm |
| Longueur fonctionnelle (LF) |
60 mm |
| Diamètre du corps (BD1) |
40 mm |
| Diamètre du corps (BD1) |
40 mm |
| Diamètre de connexion (DCONMS) |
50 mm |
| Diamètre de connexion (DCONMS) |
50 mm |
| Kappa (rotation axe z) (KAP) |
0 deg |
| Kappa (rotation axe z) (KAP) |
0 deg |
| Code du type de sortie du liquide de coupe (CXSC) |
3: axial inclined exit |
| Code du type de sortie du liquide de coupe (CXSC) |
3: axial inclined exit |
| Longueur de serrage (LSC) |
2.4 mm |
| Longueur de serrage (LSC) |
2.4 mm |
| Diamètre fonctionnel (DFC) |
35 mm |
| Diamètre fonctionnel (DFC) |
35 mm |
| Code du type d'orifice d'adduction du liquide de coupe (CNSC) |
3: axial concentric and radial entry |
| Code du type d'orifice d'adduction du liquide de coupe (CNSC) |
3: axial concentric and radial entry |
| Pression du liquide de coupe (CP) |
80 bar |
| Chiffre standard (STDNO) |
ISO26623-1 |
| Pression du liquide de coupe (CP) |
80 bar |
| Chiffre standard (STDNO) |
ISO26623-1 |
| Diamètre du corps (BD2) |
50 mm |
| Diamètre du corps (BD2) |
50 mm |
| Longueur de corps (LB1) |
35 mm |
| Longueur de corps (LB1) |
35 mm |
| Longueur de corps (LB2) |
60 mm |
| Longueur de corps (LB2) |
60 mm |
| Angle semi-conique du corps (BHTA1) |
0 deg |
| Angle semi-conique du corps (BHTA1) |
0 deg |
| Angle semi-conique du corps (BHTA2) |
0 deg |
| Angle semi-conique du corps (BHTA2) |
0 deg |
| Couple (TQ) |
3.9 Nm |
| Couple (TQ) |
3.9 Nm |
| Code matériau du corps (BMC) |
Steel |
| Code matériau du corps (BMC) |
Steel |
| Balancing méthode code (BLMC) |
BD: balanced by design |
| Balancing méthode code (BLMC) |
BD: balanced by design |
| Vitesse de rotation maximale (RPMX) |
11000 1/min |
| Vitesse de rotation maximale (RPMX) |
11000 1/min |
| Marque du produit (MARQUE) |
SANDVIK |
| Poids de l'élément (WT) |
820 g |
| Poids de l'élément (WT) |
820 g |
