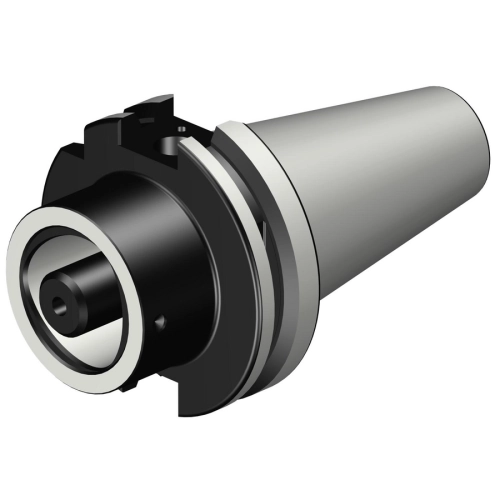

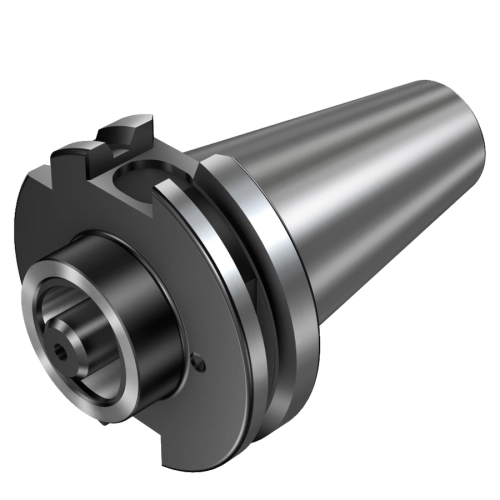

Adaptateur BIG-PLUS ISO vers Coromant Capto® C4390B.54040040

Catégorie : Attachement DIN69871 BIGPLUS cône-face (COC_BIGPLUS_69871)

Référence COC : 201644

Référence fabricant : 6583146

Marque : SANDVIK

Prodfam : Coromant Capto

Famille : SAN530

Prix de vente : 483.6 €/HT (par pièce)

Reduction : 7.00%

Prix de vente conseillé : 520.00 €/HT (par pièce)

Conditionnement : 1 pièce(s)

Stock Cobalt Outils Coupants : 0 pièce(s)

Vous devez être connecté pour ajouter ce produit au panier.


Informations de recherche : [ADINTMS:BIG+/ISO7388.1/DIN69871 -AD/B ctrl/flange: ISO40][ADINTWS:Coromant Capto (bolt clamping) -size C4][LF:40][MARQUE:SANDVIK]

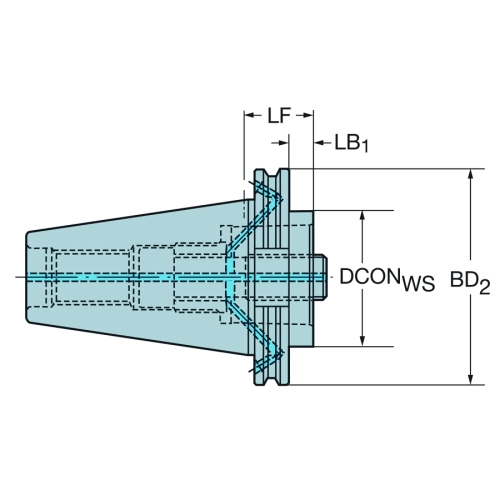

Caractéristique(s)
Diamètre du raccord côté pièce (DCONWS) 40 mm
Interface adaptative direction pièce (ADINTWS) Capto (serrage vis) -taille C4
Interface adaptative direction machine (ADINTMS) DIN69871 -AD/B arrosage centrale - ISO40 BIG+ appui cône face
Longueur fonctionnelle (LF) 40 mm
Diamètre du corps (BD1) 40 mm
Diamètre fonctionnel (DFCMCS) 44.45 mm
Taille du filetage du dispositif de verrouillage (CRKS) M16
Diamètre fonctionnel (DFCCSW) 28 mm
Kappa (rotation axe z) (KAP) 0 deg
Code du type de sortie du liquide de coupe (CXSC) 1: axial concentric exit
Code du type d'orifice d'adduction du liquide de coupe (CNSC) 7: decentral over flange and axial
Pression du liquide de coupe (CP) 80 bar
Chiffre standard (STDNO) ISO7388-1
Lettre standard (STDLET) AD/AF
Diamètre du corps (BD2) 63.5 mm
Longueur de corps (LB1) 20.9 mm
Longueur de corps (LB2) 40 mm
Angle semi-conique du corps (BHTA1) 0 deg
Angle semi-conique du corps (BHTA2) 0 deg
Couple (TQ) 55 Nm
Code matériau du corps (BMC) Steel
Balancing méthode code (BLMC) BD: balanced by design
Marque du produit (MARQUE) SANDVIK
Poids de l'élément (WT) 961 g



ADINTMS : DIN69871 -AD/B arrosage centrale - ISO40 BIG+ appui cône face
