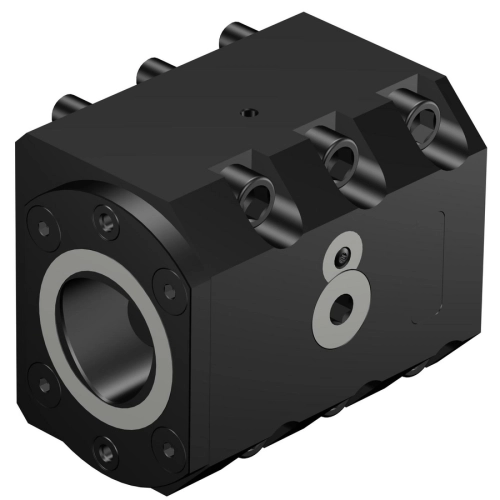

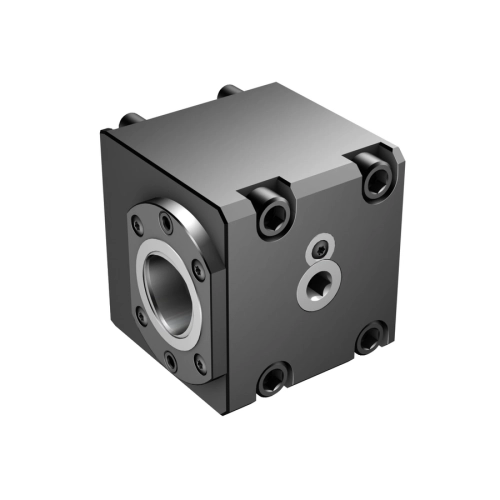

Unité de serrage manuelle pour machines Doosan C8TRIDOC

Catégorie : Unités de serrage CAPTO pour tourelles (CLUNIT_COR)

Référence COC : 205005

Référence fabricant : 6538893

Marque : SANDVIK

Prodfam : Coromant Capto

Famille : SAN550

Prix de vente : 2176.2 €/HT (par pièce)

Reduction : 7.00%

Prix de vente conseillé : 2340.00 €/HT (par pièce)

Conditionnement : 1 pièce(s)

Stock Cobalt Outils Coupants : 0 pièce(s)

Vous devez être connecté pour ajouter ce produit au panier.


Informations de recherche : [ADINTMS:DO non-driven turret interface -size DO-C][ADINTWS:Coromant Capto (segment clamping) -size C8][BAWS:90][CXSC:2: radial exit][HAND:R][MARQUE:SANDVIK]

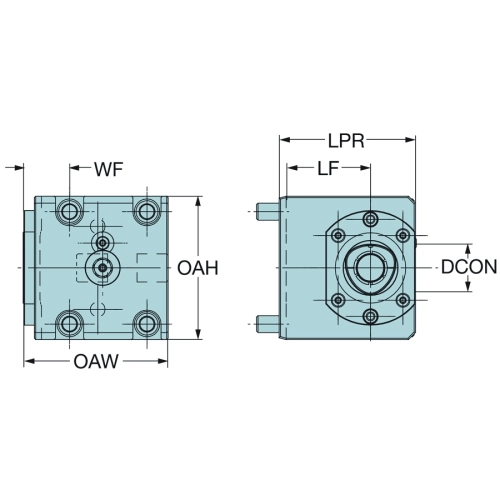

Caractéristique(s)
Diamètre du raccord côté pièce (DCONWS) 80 mm
Interface adaptative direction pièce (ADINTWS) Capto (serrage par segments) -taille C8
Interface adaptative direction machine (ADINTMS) Chaise - DO tourelle non motorisée -taille DO-C
Longueur fonctionnelle (LF) 60 mm
Sens (HAND) R
CCONWS (CCONWS) 1
Angle du corps côté pièce (BAWS) 90 deg
Code du type de sortie du liquide de coupe (CXSC) 2: radial exit
Diamètre fonctionnel (DFC) 55 mm
Code du type d'orifice d'adduction du liquide de coupe (CNSC) 7: decentral over flange and axial
Pression du liquide de coupe (CP) 80 bar
Longueur de projection (LPR) 110 mm
Hauteur totale (OAH) 140 mm
Caractéristiques géométriques de la pièce entraînée (KGRPTP) HEXG
Taille de la pièce entraînée (KGRPS) 12
largeur totale (OAW) 177 mm
Largeur fonctionnelle (WF) 27 mm
Hauteur fonctionnelle (HF) 0 mm
Couple (TQ) 130 Nm
Marque du produit (MARQUE) SANDVIK
Poids de l'élément (WT) 18.54 kg



ADINTMS : Chaise - DO tourelle non motorisée -taille DO-C
