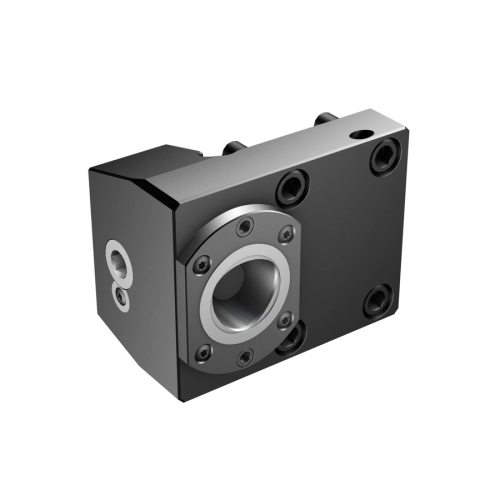

Unité de serrage manuelle pour machines Doosan C5TLEDOA marque SANDVIK COROMANT

Catégorie : Unités de serrage CAPTO pour tourelles (CLUNIT_COR)

Référence COC : 203442

Référence fabricant : 6538884

Marque : SANDVIK

Prodfam : Coromant Capto

Prix de vente : 1 514,04 €/HT

Reduction : 7.00%

Prix de vente conseillé : 1 628,00 €/HT (par pièce)

Conditionnement : 1 pièce(s)

Stock EU : 20



Informations de recherche : [ADINTMS:DO non-driven turret interface -size DO-A][ADINTWS:Coromant Capto (segment clamping) -size C5][BAWS:0][CXSC:2: radial exit][HAND:L][MARQUE:SANDVIK]

Caractéristique(s)

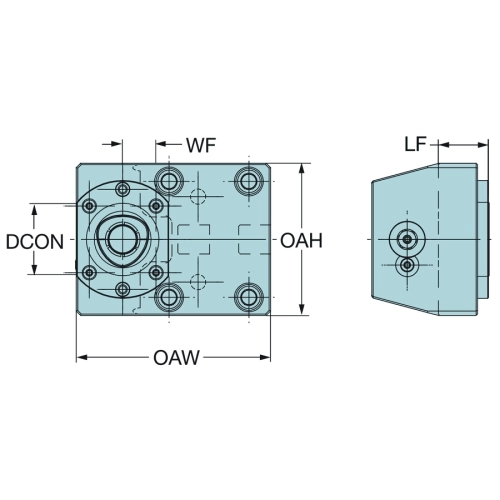

Diamètre du raccord côté pièce (DCONWS) 50 mm
Interface adaptative direction pièce (ADINTWS) Capto (serrage par segments) -taille C5
Interface adaptative direction machine (ADINTMS) Chaise - DO tourelle non motorisée -taille DO-A
Longueur fonctionnelle (LF) 35 mm
Sens (HAND) L
CCONWS (CCONWS) 1
Angle du corps côté pièce (BAWS) 0 deg
Code du type de sortie du liquide de coupe (CXSC) 2: radial exit
Diamètre fonctionnel (DFC) 35 mm
Code du type d'orifice d'adduction du liquide de coupe (CNSC) 7: decentral over flange and axial
Pression du liquide de coupe (CP) 80 bar
Hauteur totale (OAH) 105 mm
Caractéristiques géométriques de la pièce entraînée (KGRPTP) HEXG
Taille de la pièce entraînée (KGRPS) 12
largeur totale (OAW) 133 mm
Largeur fonctionnelle (WF) 12 mm
Hauteur fonctionnelle (HF) 0 mm
Couple (TQ) 70 Nm
Marque du produit (MARQUE) SANDVIK
Poids de l'élément (WT) 4.686 kg



ADINTMS : Chaise - DO tourelle non motorisée -taille DO-A

ADINTWS : Capto (serrage par segments) -taille C5
