Porte-outils rotatif pour tourelles BMT-P C3DNIBT55AI

Catégorie : Unités de serrage CAPTO pour tourelles (CLUNIT_COR)

Référence COC : 201366

Référence fabricant : 6538802

Marque : SANDVIK

Prodfam : Coromant Capto

Famille : SAN550

Prix de vente : 5455.38 €/HT (par pièce)

Reduction : 7.00%

Prix de vente conseillé : 5866.00 €/HT (par pièce)

Conditionnement : 1 pièce(s)

Stock Cobalt Outils Coupants : 0 pièce(s)

Vous devez être connecté pour ajouter ce produit au panier.


Informations de recherche : [ADINTMS:BMT driven turret interface -size BT55A][ADINTWS:Coromant Capto (segment clamping) -size C3][BAWS:90][CXSC:1: axial concentric exit][HAND:N][MARQUE:SANDVIK]

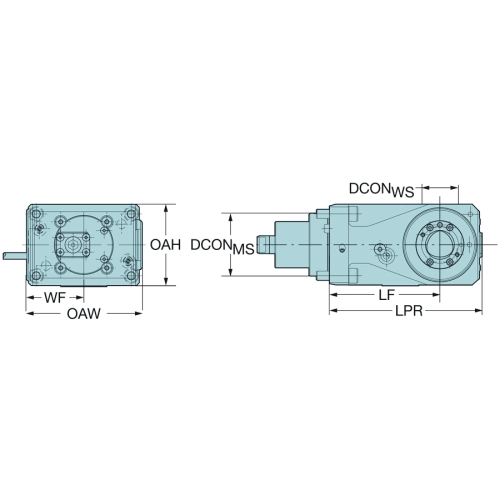

Caractéristique(s)
Diamètre du raccord côté pièce (DCONWS) 32 mm
Interface adaptative direction pièce (ADINTWS) Capto (serrage par segments) -taille C3
Interface adaptative direction machine (ADINTMS) Chaise - BMT tourelle motorisée - taille BT55A
Longueur fonctionnelle (LF) 70 mm
Sens (HAND) N
CCONWS (CCONWS) 1
Diamètre de connexion (DCONMS) 55 mm
Angle du corps côté pièce (BAWS) 90 deg
Code du type de sortie du liquide de coupe (CXSC) 1: axial concentric exit
Diamètre fonctionnel (DFC) 22 mm
Code du type d'orifice d'adduction du liquide de coupe (CNSC) 7: decentral over flange and axial
Pression du liquide de coupe (CP) 80 bar
Longueur de projection (LPR) 104 mm
Hauteur totale (OAH) 85 mm
Caractéristiques géométriques de la pièce entraînée (KGRPTP) HEXG
Taille de la pièce entraînée (KGRPS) 5
largeur totale (OAW) 126 mm
Largeur fonctionnelle (WF) 67 mm
Hauteur fonctionnelle (HF) 0 mm
Couple de coupe maximal (MMCX) 50 Nm
Couple (TQ) 25 Nm
Vitesse de rotation maximale (RPMX) 6000 1/min
Marque du produit (MARQUE) SANDVIK
Poids de l'élément (WT) 7.59 kg



ADINTMS : Chaise - BMT tourelle motorisée - taille BT55A
