| Caractéristique(s) |
|
| Interface adaptative direction machine (ADINTMS) |
Capto (serrage par vis et segment) -taille C5 |

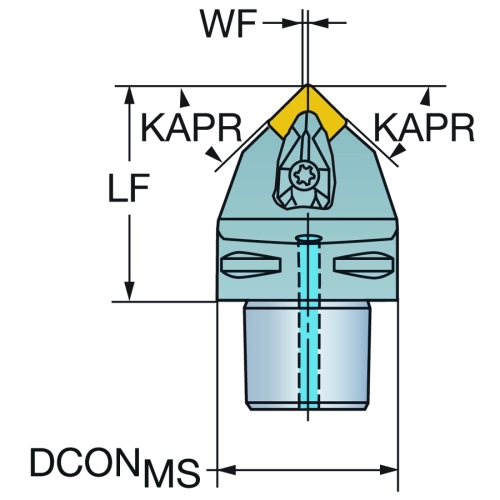

| Longueur fonctionnelle (LF) |
60 mm |
| Sens (HAND) |
N |
| Angle de l'arête de coupe de l'outil (KAPR1) |
45 deg |
| Angle de l'arête de coupe de l'outil (KAPR2) |
45 deg |
| Angle d'attaque de l'outil (PSIR) |
45 deg |
| Diamètre de connexion (DCONMS) |
50 mm |
| Angle du corps côté pièce (BAWS) |
0 deg |

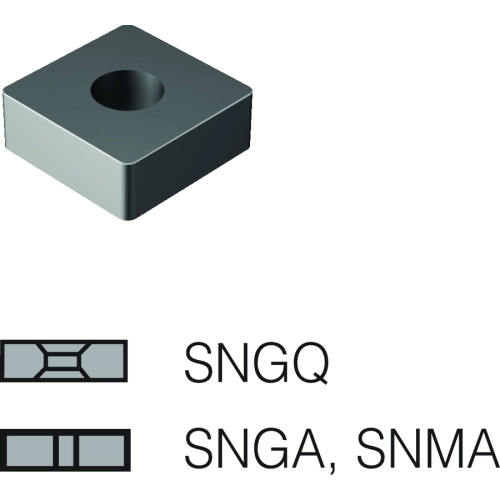

| Logement de plaquette (CUTINT_MAS) |
SNGQ 120708 |
| Angle de pente maximal (RMPX) |
40 deg |
| Angle du corps côté machine (BAMS) |
0 deg |
| Porte-à-faux maximal (OHX) |
60 mm |
| Code du type de sortie du liquide de coupe (CXSC) |
3: axial inclined exit |
| Diamètre d'alésage minimal (DMIN2) |
165 mm |
| Code du type d'orifice d'adduction du liquide de coupe (CNSC) |
3: axial concentric and radial entry |
| Pression du liquide de coupe (CP) |
40 bar |
| Angle de coupe orthogonal (GAMO) |
-6 deg |
| Angle d’inclinaison (LAMS) |
-6 deg |
| Largeur fonctionnelle (WF) |
0.3 mm |
| Identification de la plaquette modèle (MIID) |
SNGQ 12 07 08 |
| Hauteur fonctionnelle (HF) |
0 mm |
| Couple (TQ) |
3.9 Nm |
| Code matériau du corps (BMC) |
Steel |
| Code du type de serrage (MTP) |
D: clamp on top of insert and into hole |
| Marque du produit (MARQUE) |
SANDVIK |
| Poids de l'élément (WT) |
619 g |
