| Caractéristique(s) |
|

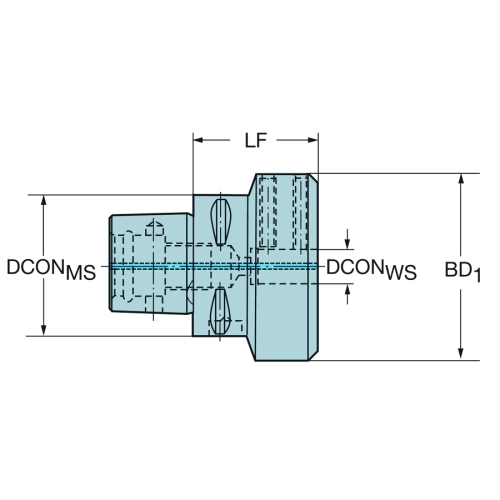

| Diamètre du raccord côté pièce (DCONWS) |
38.1 mm |
| Interface adaptative direction pièce (ADINTWS) |
Queue cylindrique pour outil avec plat sur la queue -inch: 1 1/2 |
| Interface adaptative direction machine (ADINTMS) |
Capto (serrage par vis et segment) -taille C6 |
| Longueur fonctionnelle (LF) |
105 mm |
| Sens (HAND) |
N |
| Diamètre de connexion (DCONMS) |
63 mm |
| Porte-à-faux maximal (OHX) |
105 mm |
| Taille du filetage de l'orifice d'adduction du liquide de coupe (CNT) |
MF 20X2 |
| Code du type de sortie du liquide de coupe (CXSC) |
1: axial concentric exit |
| Longueur de serrage (LSC) |
87.4 mm |
| Code du type d'orifice d'adduction du liquide de coupe (CNSC) |
3: axial concentric and radial entry |
| Pression du liquide de coupe (CP) |
80 bar |
| Hauteur totale (OAH) |
70 mm |
| Diamètre du corps (BD) |
70 mm |
| largeur totale (OAW) |
70 mm |
| Largeur fonctionnelle (WF) |
0 mm |
| Hauteur fonctionnelle (HF) |
0 mm |
| Point le plus bas par rapport au plan de référence (RADH) |
35 mm |
| Point le plus bas par rapport au plan de référence (RADW) |
35 mm |
| Longueur de corps (LB) |
105 mm |
| Diamètre maximal sans interférence avec changement d'outil (DIX) |
70 mm |
| Code matériau du corps (BMC) |
Steel |
| Marque du produit (MARQUE) |
SANDVIK |
| Poids de l'élément (WT) |
2.436 kg |
