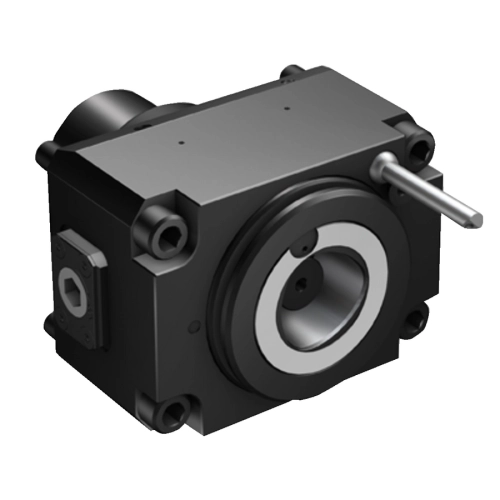

Porte-outil entraîné pour machines Nakamura Tome C5DNENA75AI

Catégorie : Unités de serrage CAPTO pour tourelles (CLUNIT_COR)

Référence COC : 203020

Référence fabricant : 6414811

Marque : SANDVIK

Prodfam : Coromant Capto

Famille : SAN550

Prix de vente : 5194.98 €/HT (par pièce)

Reduction : 7.00%

Prix de vente conseillé : 5586.00 €/HT (par pièce)

Conditionnement : 1 pièce(s)

Stock Cobalt Outils Coupants : 0 pièce(s)

Vous devez être connecté pour ajouter ce produit au panier.


Informations de recherche : [ADINTMS:Nakamura-Tome driven turret interface -size NA75A][ADINTWS:Coromant Capto (segment clamping) -size C5][BAWS:0][CXSC:1: axial concentric exit][HAND:N][MARQUE:SANDVIK]

Caractéristique(s)

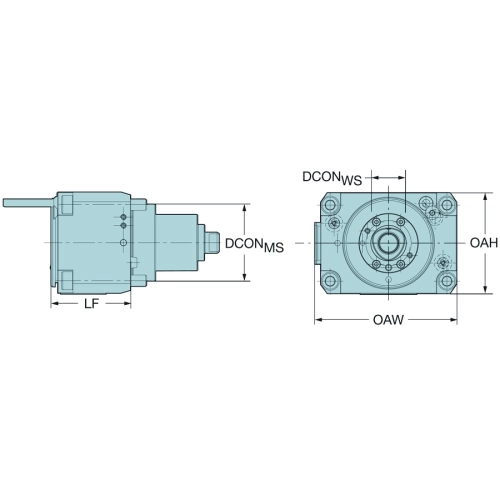

Diamètre du raccord côté pièce (DCONWS) 50 mm
Interface adaptative direction pièce (ADINTWS) Capto (serrage par segments) -taille C5
Interface adaptative direction machine (ADINTMS) Chaise - Nakamura-Tome tourelle motorisée - taille NA75A
Longueur fonctionnelle (LF) 68 mm
Sens (HAND) N
CCONWS (CCONWS) 1
Diamètre de connexion (DCONMS) 75 mm
Angle du corps côté pièce (BAWS) 0 deg
Code du type de sortie du liquide de coupe (CXSC) 1: axial concentric exit
Diamètre fonctionnel (DFC) 35 mm
Code du type d'orifice d'adduction du liquide de coupe (CNSC) 7: decentral over flange and axial
Pression du liquide de coupe (CP) 80 bar
Hauteur totale (OAH) 115 mm
Caractéristiques géométriques de la pièce entraînée (KGRPTP) HEXG
Taille de la pièce entraînée (KGRPS) 10
largeur totale (OAW) 100 mm
Largeur fonctionnelle (WF) 0 mm
Hauteur fonctionnelle (HF) 0 mm
Couple de coupe maximal (MMCX) 100 Nm
Couple (TQ) 60 Nm
Vitesse de rotation maximale (RPMX) 4000 1/min
Marque du produit (MARQUE) SANDVIK
Poids de l'élément (WT) 7.744 kg



ADINTMS : Chaise - Nakamura-Tome tourelle motorisée - taille NA75A

ADINTWS : Capto (serrage par segments) -taille C5
