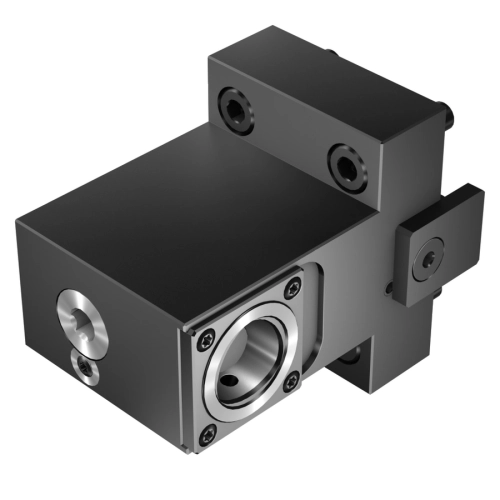

Unité de serrage manuelle pour machines Nakamura Tome C5TLINA75A

Catégorie : Unités de serrage CAPTO pour tourelles (CLUNIT_COR)

Référence COC : 203518

Référence fabricant : 6414796

Marque : SANDVIK

Prodfam : Coromant Capto

Famille : SAN550

Prix de vente : 1816.29 €/HT (par pièce)

Reduction : 7.00%

Prix de vente conseillé : 1953.00 €/HT (par pièce)

Conditionnement : 1 pièce(s)

Stock Cobalt Outils Coupants : 0 pièce(s)

Vous devez être connecté pour ajouter ce produit au panier.


Informations de recherche : [ADINTMS:Nakamura-Tome non-driven turret interface -size NA75A][ADINTWS:Coromant Capto (segment clamping) -size C5][BAWS:90][CXSC:2: radial exit][HAND:L][MARQUE:SANDVIK]

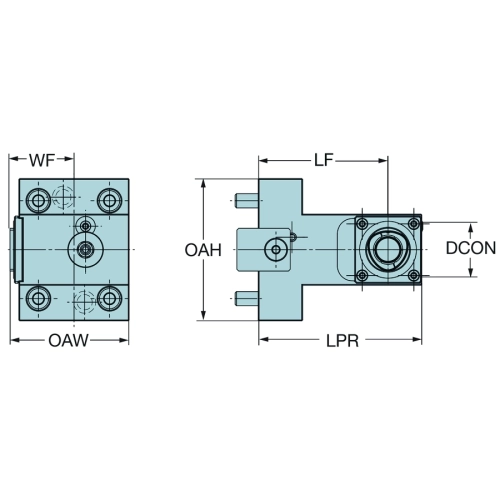

Caractéristique(s)
Diamètre du raccord côté pièce (DCONWS) 50 mm
Interface adaptative direction pièce (ADINTWS) Capto (serrage par segments) -taille C5
Interface adaptative direction machine (ADINTMS) Chaise - Nakamura-Tome non tourelle motorisée - taille NA75A
Longueur fonctionnelle (LF) 105 mm
Sens (HAND) L
CCONWS (CCONWS) 1
Angle du corps côté pièce (BAWS) 90 deg
Code du type de sortie du liquide de coupe (CXSC) 2: radial exit
Diamètre fonctionnel (DFC) 35 mm
Code du type d'orifice d'adduction du liquide de coupe (CNSC) 7: decentral over flange and axial
Pression du liquide de coupe (CP) 80 bar
Longueur de projection (LPR) 137 mm
Hauteur totale (OAH) 110 mm
Caractéristiques géométriques de la pièce entraînée (KGRPTP) HEXG
Taille de la pièce entraînée (KGRPS) 12
largeur totale (OAW) 110 mm
Largeur fonctionnelle (WF) 110 mm
Hauteur fonctionnelle (HF) 0 mm
Couple (TQ) 70 Nm
Marque du produit (MARQUE) SANDVIK
Poids de l'élément (WT) 11.994 kg



ADINTMS : Chaise - Nakamura-Tome non tourelle motorisée - taille NA75A

ADINTWS : Capto (serrage par segments) -taille C5
