| Caractéristique(s) |
|
| Interface adaptative direction pièce (ADINTWS) |
Mandrin de perçage de 1 à 16 |
| Interface adaptative direction machine (ADINTMS) |
Capto (serrage par vis et segment) -taille C8 |

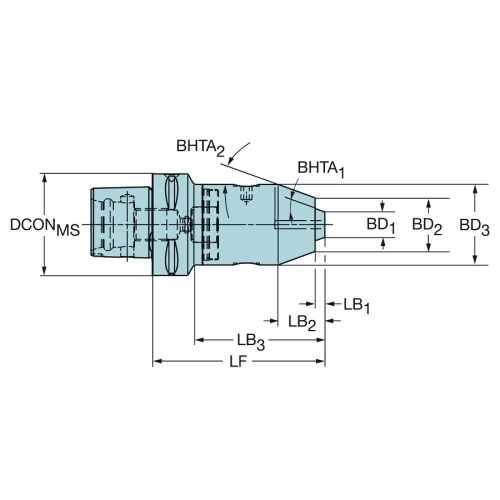

| Longueur fonctionnelle (LF) |
111 mm |
| Diamètre du corps (BD1) |
15.7 mm |
| Diamètre de connexion (DCONMS) |
80 mm |
| Diamètre du raccord côté pièce (DCONNWS) |
1 mm |
| Diamètre maximum raccord côté pièce (DCONXWS) |
16 mm |
| Kappa (rotation axe z) (KAP) |
0 deg |
| Code du type de sortie du liquide de coupe (CXSC) |
1: axial concentric exit |
| Diamètre fonctionnel (DFC) |
55 mm |
| Diamètre du corps (BD3) |
57 mm |
| Code du type d'orifice d'adduction du liquide de coupe (CNSC) |
3: axial concentric and radial entry |
| Diamètre du corps (BD4) |
80 mm |
| Pression du liquide de coupe (CP) |
50 bar |
| Chiffre standard (STDNO) |
ISO26623-1 |
| Diamètre du corps (BD2) |
38.1 mm |
| Longueur de corps (LB3) |
84.2 mm |
| Longueur de corps (LB1) |
6 mm |
| Longueur de corps (LB4) |
117 mm |
| Longueur de corps (LB2) |
31.25 mm |
| Angle semi-conique du corps (BHTA1) |
19.7 deg |
| Angle semi-conique du corps (BHTA2) |
20 deg |
| Angle semi-conique du corps (BHTA3) |
0 deg |
| Angle semi-conique du corps (BHTA4) |
0 deg |
| Couple (TQ) |
20 Nm |
| Code matériau du corps (BMC) |
Steel |
| Balancing méthode code (BLMC) |
BD: balanced by design |
| Vitesse de rotation maximale (RPMX) |
8000 1/min |
| Marque du produit (MARQUE) |
SANDVIK |
| Poids de l'élément (WT) |
3.016 kg |
