Adaptateur ISO 7388-1 vers Coromant Capto® C4390B.14050030 marque SANDVIK COROMANT SANDVIK

Caractéristique(s)

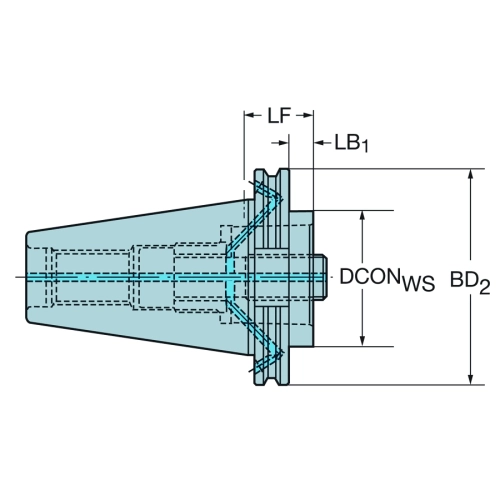

Diamètre du raccord côté pièce (DCONWS)	40 mm
Interface adaptative direction pièce (ADINTWS)	Capto (serrage vis) -taille C4
Interface adaptative direction machine (ADINTMS)	DIN69871 -AD/B arrosage centrale - ISO50
Longueur fonctionnelle (LF)	30 mm
Diamètre du corps (BD1)	40 mm
Diamètre fonctionnel (DFCMCS)	69.85 mm
Taille du filetage du dispositif de verrouillage (CRKS)	M24
Diamètre fonctionnel (DFCCSW)	28 mm
Kappa (rotation axe z) (KAP)	0 deg
Code du type de sortie du liquide de coupe (CXSC)	1: axial concentric exit
Code du type d'orifice d'adduction du liquide de coupe (CNSC)	7: decentral over flange and axial
Pression du liquide de coupe (CP)	80 bar
Chiffre standard (STDNO)	ISO7388-1
Lettre standard (STDLET)	AD/AF
Diamètre du corps (BD2)	97.5 mm
Longueur de corps (LB1)	10.9 mm
Longueur de corps (LB2)	30 mm
Angle semi-conique du corps (BHTA1)	0 deg
Angle semi-conique du corps (BHTA2)	0 deg
Couple (TQ)	55 Nm
Code matériau du corps (BMC)	Steel
Balancing méthode code (BLMC)	BD: balanced by design
Marque du produit (MARQUE)	SANDVIK
Poids de l'élément (WT)	2.623 kg
