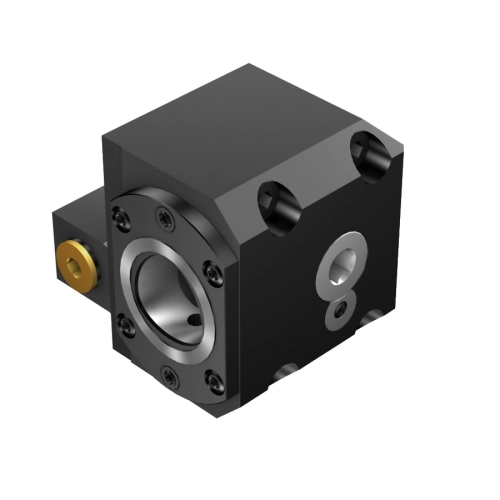

Catégorie : Unités de serrage CAPTO pour tourelles (CLUNIT_COR)
Référence COC : 202013
Référence fabricant : 5727668
Marque : SANDVIK
Prodfam : Coromant Capto
Prix de vente : 1 210,86 €/HT
Reduction : 7.00%
Prix de vente conseillé : 1 302,00 €/HT (par pièce)
Conditionnement : 1 pièce(s)
Stock EU : 2
Informations de recherche : [ADINTMS:Rectangular shank -metric: 25 x 26][ADINTWS:Coromant Capto (segment clamping) -size C4][BAWS:0][CXSC:2: radial exit][HAND:L][MARQUE:SANDVIK]

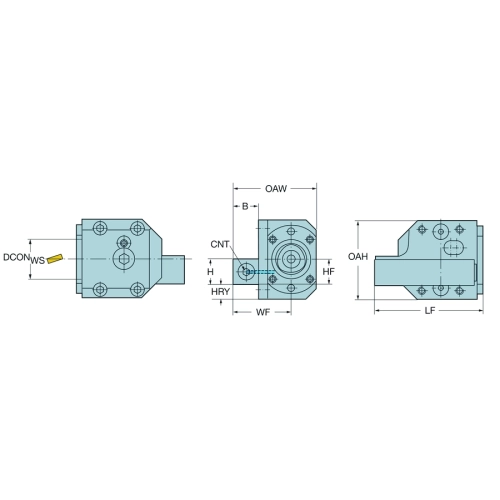

| Caractéristique(s) | |
| Diamètre du raccord côté pièce (DCONWS) | 40 mm |
| Interface adaptative direction pièce (ADINTWS) | Capto (serrage par segments) -taille C4 |
| Interface adaptative direction machine (ADINTMS) | Manche carré -metrique: 25 x 26 |
| Longueur fonctionnelle (LF) | 110 mm |
| Sens (HAND) | L |
| CCONWS (CCONWS) | 1 |
| Angle du corps côté pièce (BAWS) | 0 deg |
| Taille du filetage de l'orifice d'adduction du liquide de coupe (CNT) | G 1/4-19 |
| Code du type de sortie du liquide de coupe (CXSC) | 2: radial exit |
| Largeur de queue (B) | 26 mm |
| Hauteur de queue (H) | 25 mm |
| Diamètre fonctionnel (DFC) | 28 mm |
| Code du type d'orifice d'adduction du liquide de coupe (CNSC) | 1: axial concentric entry |
| Pression du liquide de coupe (CP) | 80 bar |
| Point le plus bas par rapport au plan de référence (HRY) | 13.5 mm |
| Hauteur totale (OAH) | 77 mm |
| Caractéristiques géométriques de la pièce entraînée (KGRPTP) | HEXG |
| Taille de la pièce entraînée (KGRPS) | 10 |
| largeur totale (OAW) | 83 mm |
| Largeur fonctionnelle (WF) | 59 mm |
| Hauteur fonctionnelle (HF) | 25 mm |
| Couple (TQ) | 50 Nm |
| Marque du produit (MARQUE) | SANDVIK |
| Poids de l'élément (WT) | 2.92 kg |
