| Caractéristique(s) |
|

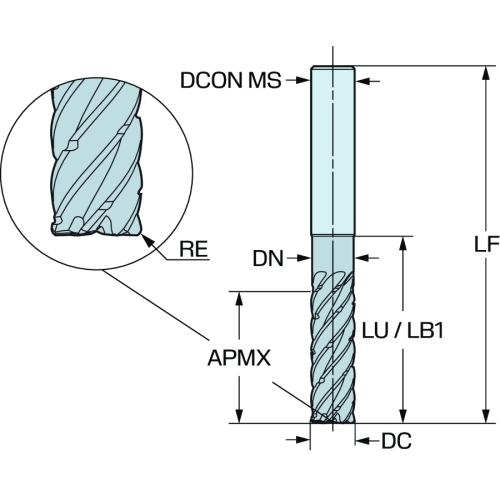

| Longueur utile (LU) |
36.708 mm |
| Interface adaptative direction machine (ADINTMS) |
Weldon (DIN6535-HB) -inch: 3/8 |
| Diamètre de coupe (DC) |
9.525 mm |
| Longueur fonctionnelle (LF) |
76.2 mm |
| Tolérance inférieure diamètre de coupe (DCTOLL) |
-0.058 mm |
| Tolérance supérieure diamètre de coupe (DCTOLU) |
0 mm |
| Classe de tolérance du diamètre de coupe (TCDC) |
h10 |
| Diamètre de coupe face frontale (DCF) |
6.477 mm |
| Diamètre de connexion (DCONMS) |
9.525 mm |
| Profondeur de coupe maximale (APMX_PFW) |
30.59 mm |
| Profondeur de coupe maximale (APMX_FFW) |
30.59 mm |
| Profondeur de coupe maximale (APMX_EFW) |
30.59 mm |
| Angle de pente maximal (RMPX_FFW) |
5 deg |
| Profondeur de coupe maximale (APMX) |
30.59 mm |
| Rayon de bec (RE) |
1.5 mm |
| Nuance (GRADE) |
1745 |
| Nombre d'arêtes de coupe effectives en bout (ZEFP) |
6 |
| Substrat (SUBSTRATE) |
HC |
| Revêtement (COATING) |
PVD TiAlSiN |
| Propriété d'arête interrompue (IEP) |
h6 |
| Groupe standard basique (BSG) |
COROMANT |
| Tolérance du diamètre de queue (TCDCON) |
h6 |
| Code du type d'orifice d'adduction du liquide de coupe (CNSC) |
without coolant entry |
| Diamètre du corps (BD_1) |
9.042 mm |
| Longueur de corps (LB_1) |
36 mm |
| Longueur de corps (LB_2) |
36.42 mm |
| Diamètre du collet (DN) |
9.042 mm |
| Angle semi-conique du corps (BHTA_1) |
30 deg |
| Angle semi-conique du corps (BHTA_2) |
30 deg |
| Angle d'hélice de goujure (FHA) |
42 deg |
| Angle de coupe radial (GAMF) |
5 deg |
| Angle de coupe axial (GAMP) |
5 deg |
| Nombre maximum de réaffûtages (NORGMX) |
2 |
| Vitesse de rotation maximale (RPMX) |
80000 1/min |
| Longueur de serrage (LS) |
39.7 mm |
| Longueur Totale (OAL) |
76.2 mm |
| FHH (FHH) |
right hand flute |
| Marque du produit (MARQUE) |
SANDVIK |
| Poids de l'élément (WT) |
0.067 kg |
