| Caractéristique(s) |
|

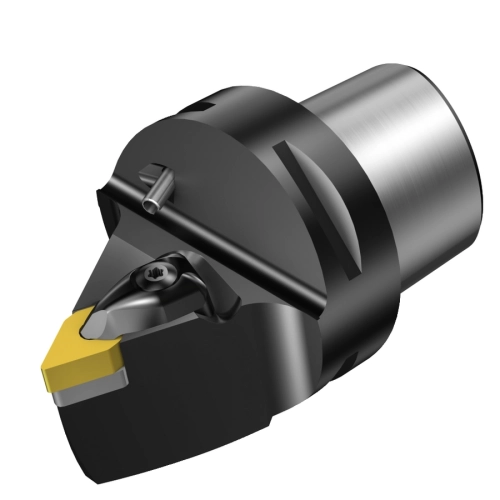

| Interface adaptative direction machine (ADINTMS) |
Capto (serrage par vis et segment) -taille C4 |

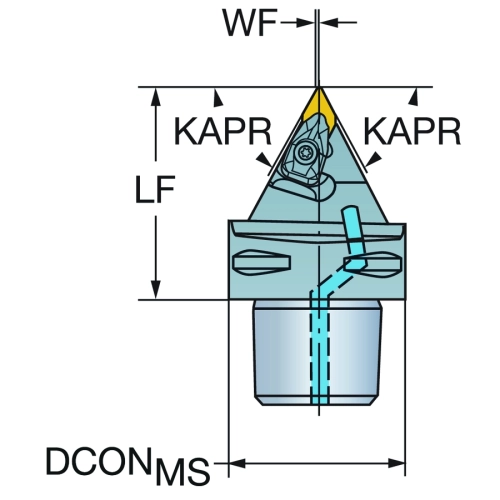

| Longueur fonctionnelle (LF) |
50 mm |
| Sens (HAND) |
N |
| Angle de l'arête de coupe de l'outil (KAPR1) |
62.5 deg |
| Angle de l'arête de coupe de l'outil (KAPR2) |
62.5 deg |
| Angle d'attaque de l'outil (PSIR) |
27.5 deg |
| Diamètre de connexion (DCONMS) |
40 mm |
| Angle du corps côté pièce (BAWS) |
0 deg |

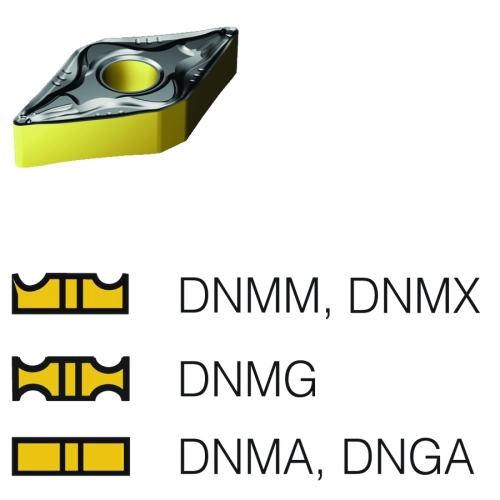

| Logement de plaquette (CUTINT_MAS) |
DNMG 110408 |

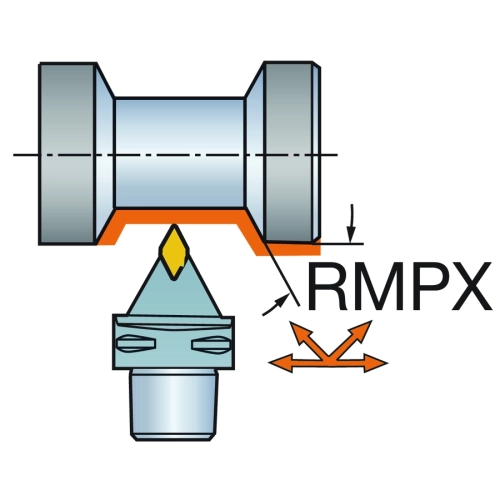

| Angle de pente maximal (RMPX) |
57 deg |
| Porte-à-faux maximal (OHX) |
50 mm |
| Angle du corps côté machine (BAMS) |
0 deg |
| Code du type de sortie du liquide de coupe (CXSC) |
6: decentral exit with nozzles, adjustable |

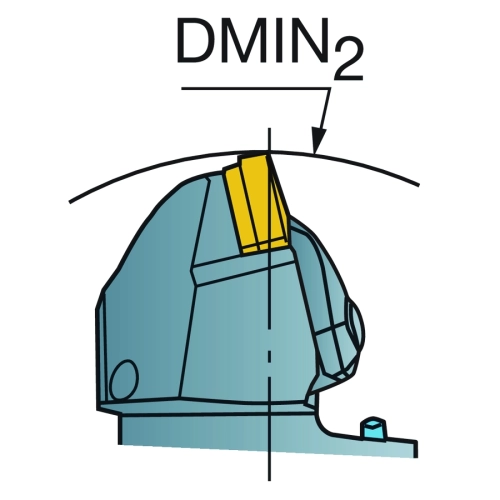

| Diamètre d'alésage minimal (DMIN2) |
140 mm |
| Code du type d'orifice d'adduction du liquide de coupe (CNSC) |
2: radial entry |
| Pression du liquide de coupe (CP) |
40 bar |
| Angle de coupe orthogonal (GAMO) |
-5 deg |
| Angle d’inclinaison (LAMS) |
-9 deg |
| Largeur fonctionnelle (WF) |
0.5 mm |
| Identification de la plaquette modèle (MIID) |
DNMG 11 04 08 |
| Hauteur fonctionnelle (HF) |
0 mm |
| Couple (TQ) |
1.7 Nm |
| Code matériau du corps (BMC) |
Steel |
| Code du type de serrage (MTP) |
D: clamp on top of insert and into hole |
| Marque du produit (MARQUE) |
SANDVIK |
| Poids de l'élément (WT) |
301 g |
