| Caractéristique(s) |
|

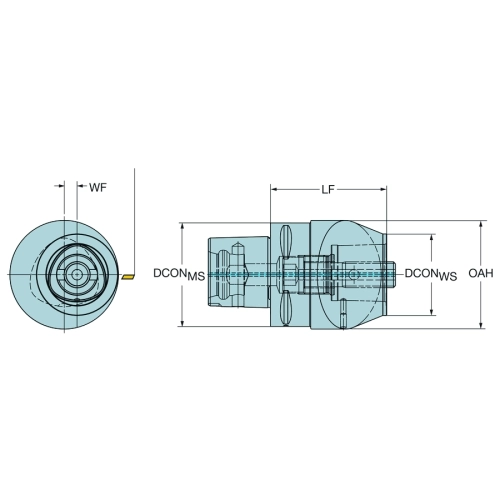

| Diamètre du raccord côté pièce (DCONWS) |
80 mm |
| Interface adaptative direction pièce (ADINTWS) |
Capto (serrage vis) -taille C8 |
| Interface adaptative direction machine (ADINTMS) |
Capto (serrage par segment uniquement) -taille C10 |
| Longueur fonctionnelle (LF) |
80 mm |
| Sens (HAND) |
L |
| Diamètre de connexion (DCONMS) |
100 mm |
| Porte-à-faux maximal (OHX) |
80 mm |
| Code du type de sortie du liquide de coupe (CXSC) |
1: axial concentric exit |
| Diamètre fonctionnel (DFC) |
55 mm |
| Code du type d'orifice d'adduction du liquide de coupe (CNSC) |
3: axial concentric and radial entry |
| Pression du liquide de coupe (CP) |
80 bar |
| Hauteur totale (OAH) |
107 mm |
| Diamètre du corps (BD) |
80 mm |
| largeur totale (OAW) |
100 mm |
| Largeur fonctionnelle (WF) |
13 mm |
| Hauteur fonctionnelle (HF) |
0 mm |
| Point le plus bas par rapport au plan de référence (RADH) |
53.5 mm |
| Point le plus bas par rapport au plan de référence (RADW) |
53.5 mm |
| Longueur de corps (LB) |
3 mm |
| Diamètre maximal sans interférence avec changement d'outil (DIX) |
107 mm |
| Couple (TQ) |
170 Nm |
| Code matériau du corps (BMC) |
Steel |
| Marque du produit (MARQUE) |
SANDVIK |
| Poids de l'élément (WT) |
5.138 kg |
