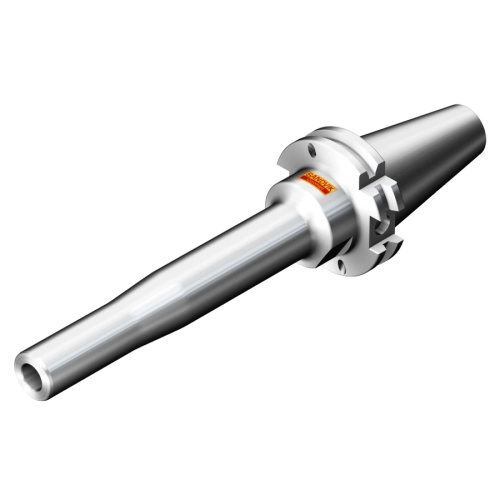

Catégorie : Attachement DIN69871 (COC_ATT_69871)
Référence COC : 197509
Référence fabricant : 6255513
Marque : SANDVIK
Prodfam : CoroChuck 930
Prix de vente : 872,34 €/HT
Reduction : 7.00%
Prix de vente conseillé : 938,00 €/HT (par pièce)
Conditionnement : 1 pièce(s)
Informations de recherche : [ADINTMS:ISO7388.1/DIN69871 -AD/B central/flange: ISO40][ADINTWS:Hydraulic Membrane chuck -metric: 12][LF:188][MARQUE:SANDVIK]

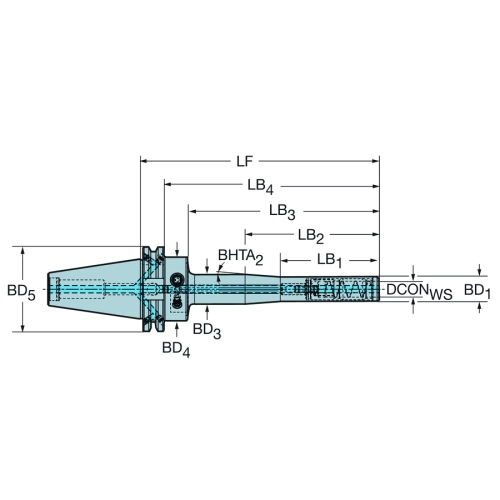

| Caractéristique(s) | |
| Diamètre du raccord côté pièce (DCONWS) | 12 mm |
| Interface adaptative direction pièce (ADINTWS) | Porte outil hydraulique -métrique: 12 |
| Interface adaptative direction machine (ADINTMS) | DIN69871 -AD/B arrosage centrale - ISO40 |
| Longueur fonctionnelle (LF) | 188 mm |
| Diamètre du corps (BD1) | 22 mm |
| Taille du filetage du dispositif de verrouillage (CRKS) | M16 |
| Kappa (rotation axe z) (KAP) | 0 deg |
| Code du type de sortie du liquide de coupe (CXSC) | 1: axial concentric exit |
| Longueur de serrage (LSC) | 46 mm |
| Diamètre fonctionnel (DFC) | 44.45 mm |
| Diamètre du corps (BD3) | 26 mm |
| Code du type d'orifice d'adduction du liquide de coupe (CNSC) | 7: decentral over flange and axial |
| Diamètre du corps (BD4) | 40 mm |
| Pression du liquide de coupe (CP) | 80 bar |
| Chiffre standard (STDNO) | ISO7388-1 |
| Diamètre du corps (BD5) | 63.5 mm |
| Lettre standard (STDLET) | AD/AF |
| Diamètre du corps (BD2) | 22 mm |
| Longueur de corps (LB3) | 145.8 mm |
| Longueur de corps (LB1) | 50 mm |
| Longueur de corps (LB4) | 168.9 mm |
| Longueur de corps (LB2) | 75 mm |
| Longueur de corps (LB5) | 188 mm |
| Angle semi-conique du corps (BHTA1) | 0 deg |
| Angle semi-conique du corps (BHTA3) | 0 deg |
| Angle semi-conique du corps (BHTA2) | 4.6 deg |
| Angle semi-conique du corps (BHTA4) | 0 deg |
| Angle semi-conique du corps (BHTA5) | 0 deg |
| Couple (TQ) | 8 Nm |
| Code matériau du corps (BMC) | Steel |
| Balancing méthode code (BLMC) | BD: balanced by design |
| Vitesse de rotation maximale (RPMX) | 18000 1/min |
| Marque du produit (MARQUE) | SANDVIK |
| Poids de l'élément (WT) | 1.454 kg |
