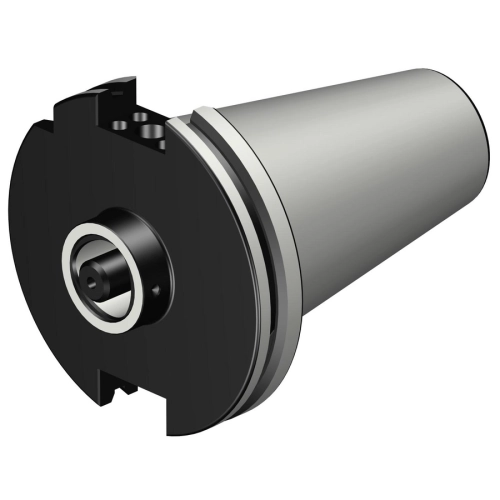

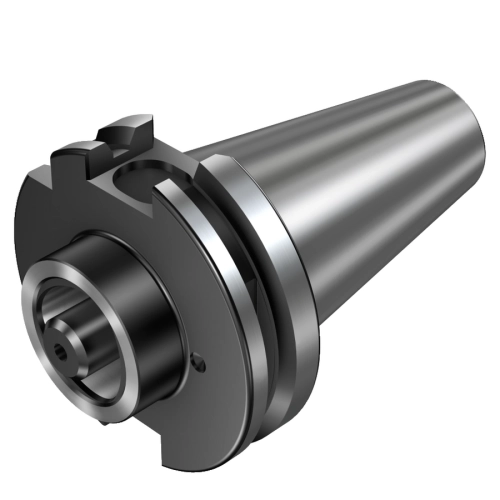

Adaptateur BIG-PLUS ISO vers Coromant Capto® C3390.54050030A

Catégorie : Attachement DIN69871 BIGPLUS cône-face (COC_BIGPLUS_69871)

Référence COC : 201223

Référence fabricant : 5726975

Marque : SANDVIK

Prodfam : Coromant Capto

Famille : SAN530

Prix de vente : 508.71 €/HT (par pièce)

Reduction : 7.00%

Prix de vente conseillé : 547.00 €/HT (par pièce)

Conditionnement : 1 pièce(s)

Stock Cobalt Outils Coupants : 0 pièce(s)

Vous devez être connecté pour ajouter ce produit au panier.


Informations de recherche : [ADINTMS:BIG+/ISO7388.1/DIN69871 -AD/B ctrl/flange: ISO50][ADINTWS:Coromant Capto (bolt clamping) -size C3][LF:30][MARQUE:SANDVIK]

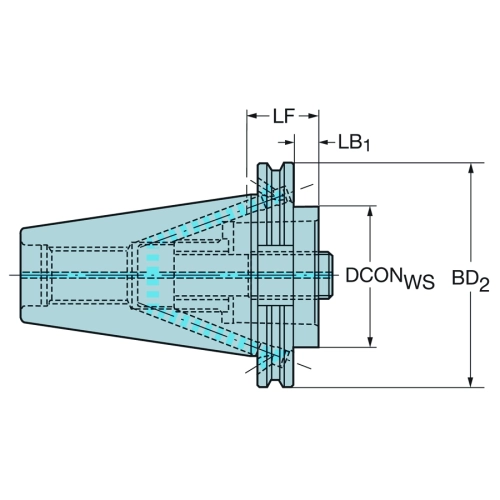

Caractéristique(s)
Diamètre du raccord côté pièce (DCONWS) 32 mm
Interface adaptative direction pièce (ADINTWS) Capto (serrage vis) -taille C3
Interface adaptative direction machine (ADINTMS) DIN69871 -AD/B arrosage centrale - ISO50 BIG+ appui cône face
Longueur fonctionnelle (LF) 30 mm
Diamètre du corps (BD1) 32 mm
Diamètre fonctionnel (DFCMCS) 69.85 mm
Taille du filetage du dispositif de verrouillage (CRKS) M24
Diamètre fonctionnel (DFCCSW) 22 mm
Kappa (rotation axe z) (KAP) 0 deg
Code du type de sortie du liquide de coupe (CXSC) 1: axial concentric exit
Code du type d'orifice d'adduction du liquide de coupe (CNSC) 7: decentral over flange and axial
Pression du liquide de coupe (CP) 80 bar
Chiffre standard (STDNO) ISO7388-1
Lettre standard (STDLET) AD/AF
Diamètre du corps (BD2) 97.5 mm
Longueur de corps (LB1) 10.9 mm
Longueur de corps (LB2) 30 mm
Angle semi-conique du corps (BHTA1) 0 deg
Angle semi-conique du corps (BHTA2) 0 deg
Couple (TQ) 45 Nm
Code matériau du corps (BMC) Steel
Balancing méthode code (BLMC) NO: no balancing
Marque du produit (MARQUE) SANDVIK
Poids de l'élément (WT) 2.673 kg



ADINTMS : DIN69871 -AD/B arrosage centrale - ISO50 BIG+ appui cône face
