| Caractéristique(s) |
|

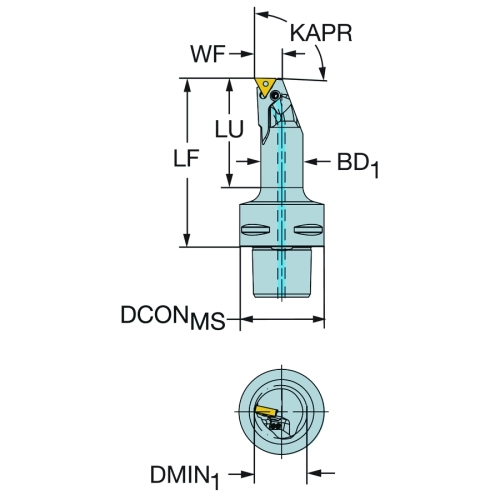

| Diamètre d'alésage minimal (DMIN1) |
32 mm |
| Longueur utile (LU) |
51.9 mm |
| Interface adaptative direction machine (ADINTMS) |
Capto (serrage par vis et segment) -taille C4 |
| Longueur fonctionnelle (LF) |
80 mm |
| Sens (HAND) |
L |
| Angle d'attaque de l'outil (PSIR) |
-1 deg |
| Diamètre de connexion (DCONMS) |
40 mm |
| Angle du corps côté pièce (BAWS) |
0 deg |

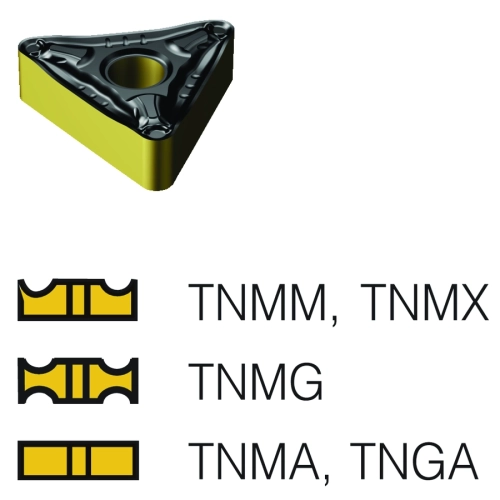

| Logement de plaquette (CUTINT_MAS) |
TNMG 110304 |
| Angle de pente maximal (RMPX) |
0 deg |
| Angle du corps côté machine (BAMS) |
0 deg |
| Porte-à-faux maximal (OHX) |
80 mm |
| Angle de l'arête de coupe de l'outil (KAPR) |
91 deg |
| Code du type de sortie du liquide de coupe (CXSC) |
8: decentral focused exit with nozzles |
| Code du type d'orifice d'adduction du liquide de coupe (CNSC) |
3: axial concentric and radial entry |
| Pression du liquide de coupe (CP) |
150 bar |
| Angle de coupe orthogonal (GAMO) |
-6 deg |
| Angle d’inclinaison (LAMS) |
-12 deg |
| Diamètre du corps (BD) |
20 mm |
| Largeur fonctionnelle (WF) |
13 mm |
| Identification de la plaquette modèle (MIID) |
TNMG 11 03 04 |
| Hauteur fonctionnelle (HF) |
0 mm |
| Couple (TQ) |
1.2 Nm |
| Code matériau du corps (BMC) |
Steel |
| Code du type de serrage (MTP) |
P: clamp with pin through hole |
| Marque du produit (MARQUE) |
SANDVIK |
| Poids de l'élément (WT) |
374 g |
