| Caractéristique(s) |
|
| Interface adaptative direction machine (ADINTMS) |
Manche carré -inch: 1 1/4 x 1 1/4 |

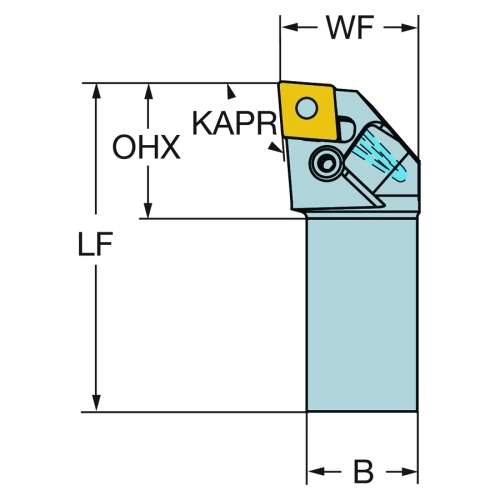

| Longueur fonctionnelle (LF) |
152.4 mm |
| Sens (HAND) |
R |

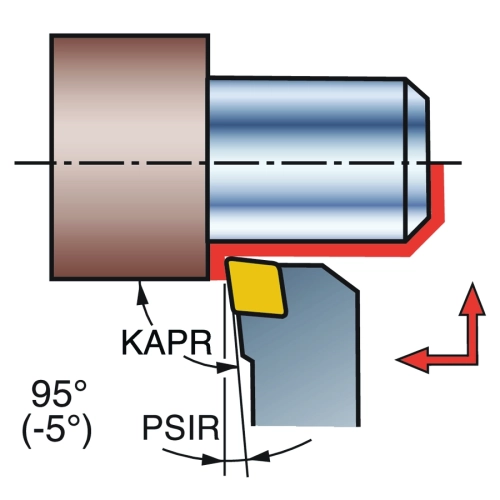

| Angle d'attaque de l'outil (PSIR) |
-5 deg |
| Angle du corps côté pièce (BAWS) |
0 deg |
| Logement de plaquette (CUTINT_MAS) |
CNMG 120408 |
| Angle de pente maximal (RMPX) |
0 deg |
| Angle du corps côté machine (BAMS) |
0 deg |
| Porte-à-faux maximal (OHX) |
30.1 mm |
| Taille du filetage de l'orifice d'adduction du liquide de coupe (CNT) |
G 1/8-28 |
| Angle de l'arête de coupe de l'outil (KAPR) |
95 deg |
| Code du type de sortie du liquide de coupe (CXSC) |
8: decentral focused exit with nozzles |
| Largeur de queue (B) |
31.75 mm |
| Hauteur de queue (H) |
31.75 mm |
| Code du type d'orifice d'adduction du liquide de coupe (CNSC) |
1: axial concentric entry |
| Pression du liquide de coupe (CP) |
275 bar |
| Angle de coupe orthogonal (GAMO) |
-6 deg |
| Angle d’inclinaison (LAMS) |
-6 deg |
| Largeur fonctionnelle (WF) |
38.1 mm |
| Identification de la plaquette modèle (MIID) |
CNMG 12 04 08 |

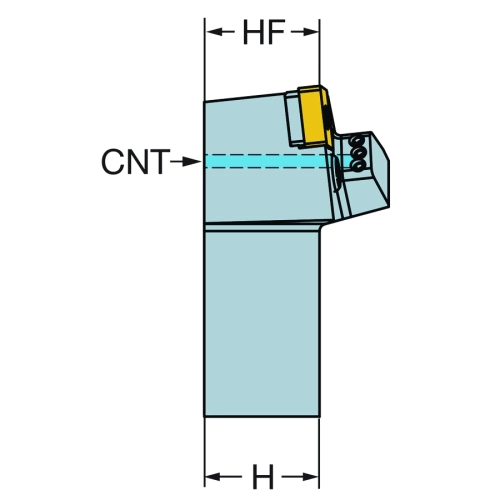

| Hauteur fonctionnelle (HF) |
31.75 mm |
| Couple (TQ) |
5 Nm |
| Code matériau du corps (BMC) |
Steel |
| Code du type de serrage (MTP) |
P: clamp with pin through hole |
| Marque du produit (MARQUE) |
SANDVIK |
| Poids de l'élément (WT) |
1.124 kg |
ADINTMS : Manche carré -inch: 1 1/4 x 1 1/4
CUTINT_MAS : "CNMG 120408"
CUTINT_SIZ : CN1204
CUTINT_SIZ : CN1204 (80deg only)
CUTINT_SIZ : CN1206
