| Caractéristique(s) |
|
| Interface adaptative direction pièce (ADINTWS) |
Manche carré -métrique: 32 x 32 |
| Interface adaptative direction machine (ADINTMS) |
Capto (serrage par vis et segment) -taille C10 |
| Sens (HAND) |
N |

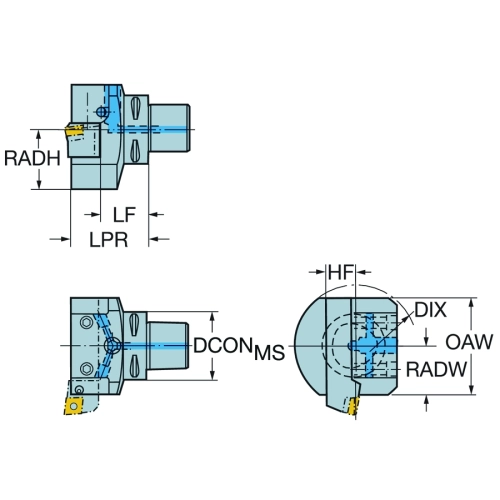

| Diamètre de connexion (DCONMS) |
100 mm |
| Porte-à-faux maximal (OHX) |
58 mm |
| Code du type de sortie du liquide de coupe (CXSC) |
6: decentral exit with nozzles, adjustable |
| Longueur fonctionnelle (LFCSW1_1) |
58 mm |
| Longueur fonctionnelle (LFCSW1_2) |
58 mm |
| Largeur fonctionnelle (WFCSW1_1) |
40 mm |
| Largeur fonctionnelle (WFCSW1_2) |
40 mm |
| Hauteur fonctionnelle (HFCSW1_1) |
32 mm |
| Code du type d'orifice d'adduction du liquide de coupe (CNSC) |
3: axial concentric and radial entry |
| Pression du liquide de coupe (CP) |
80 bar |
| Hauteur fonctionnelle (HFCSW1_2) |
32 mm |
| Longueur de projection (LPR) |
90 mm |
| Hauteur totale (OAH) |
115 mm |
| largeur totale (OAW) |
110 mm |
| Point le plus bas par rapport au plan de référence (RADH) |
65 mm |
| Point le plus bas par rapport au plan de référence (RADW) |
55 mm |
| Diamètre maximal sans interférence avec changement d'outil (DIX) |
145 mm |
| Code matériau du corps (BMC) |
Steel |
| Marque du produit (MARQUE) |
SANDVIK |
| Poids de l'élément (WT) |
6.441 kg |
