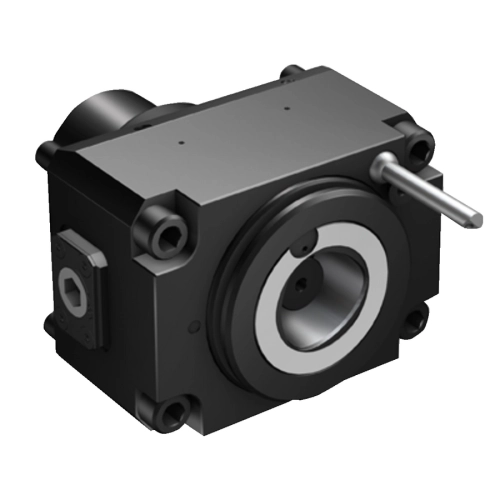

Porte-outil entraîné pour machines Nakamura Tome C3DNENA55AI

Catégorie : Unités de serrage CAPTO pour tourelles (CLUNIT_COR)

Référence COC : 201354

Référence fabricant : 6170326

Marque : SANDVIK

Prodfam : Coromant Capto

Famille : SAN550

Prix de vente : 3896.7 €/HT (par pièce)

Reduction : 7.00%

Prix de vente conseillé : 4190.00 €/HT (par pièce)

Conditionnement : 1 pièce(s)

Stock Cobalt Outils Coupants : 0 pièce(s)

Vous devez être connecté pour ajouter ce produit au panier.


Informations de recherche : [ADINTMS:Nakamura-Tome driven turret interface -size NA55A][ADINTWS:Coromant Capto (segment clamping) -size C3][BAWS:0][CXSC:1: axial concentric exit][HAND:N][MARQUE:SANDVIK]

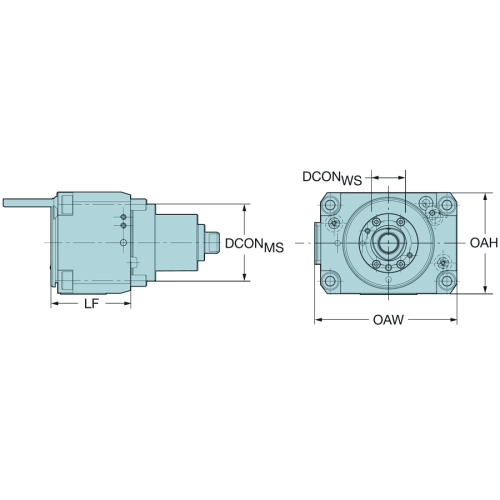

Caractéristique(s)
Diamètre du raccord côté pièce (DCONWS) 32 mm
Interface adaptative direction pièce (ADINTWS) Capto (serrage par segments) -taille C3
Interface adaptative direction machine (ADINTMS) Chaise - Nakamura-Tome tourelle motorisée - taille NA55A
Longueur fonctionnelle (LF) 55 mm
Sens (HAND) N
CCONWS (CCONWS) 1
Diamètre de connexion (DCONMS) 55 mm
Angle du corps côté pièce (BAWS) 0 deg
Code du type de sortie du liquide de coupe (CXSC) 1: axial concentric exit
Diamètre fonctionnel (DFC) 22 mm
Code du type d'orifice d'adduction du liquide de coupe (CNSC) 7: decentral over flange and axial
Pression du liquide de coupe (CP) 80 bar
Hauteur totale (OAH) 84 mm
Caractéristiques géométriques de la pièce entraînée (KGRPTP) HEXG
Taille de la pièce entraînée (KGRPS) 5
largeur totale (OAW) 79 mm
Largeur fonctionnelle (WF) 0 mm
Hauteur fonctionnelle (HF) 0 mm
Couple de coupe maximal (MMCX) 40 Nm
Couple (TQ) 25 Nm
Vitesse de rotation maximale (RPMX) 6000 1/min
Marque du produit (MARQUE) SANDVIK
Poids de l'élément (WT) 3.66 kg



ADINTMS : Chaise - Nakamura-Tome tourelle motorisée - taille NA55A
