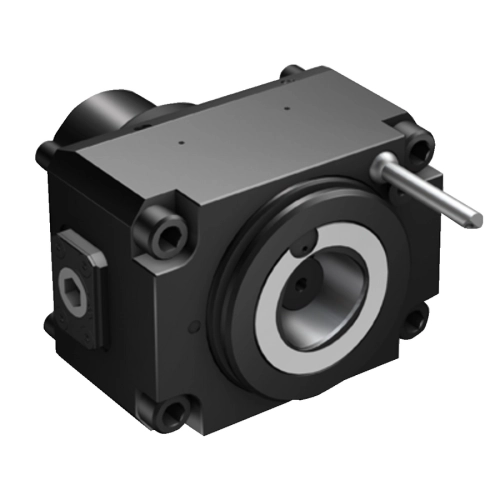

Catégorie : Unités de serrage CAPTO pour tourelles (CLUNIT_COR)
Référence COC : 203008
Référence fabricant : 6144273
Marque : SANDVIK
Prodfam : Coromant Capto
Famille : SAN550
Prix de vente : 5194.98 €/HT (par pièce)
Reduction : 7.00%
Prix de vente conseillé : 5586.00 €/HT (par pièce)
Conditionnement : 1 pièce(s)
Stock Cobalt Outils Coupants : 0 pièce(s)
Informations de recherche : [ADINTMS:Mori Seiki driven turret interface -size MS75A][ADINTWS:Coromant Capto (segment clamping) -size C5][BAWS:0][CXSC:1: axial concentric exit][HAND:N][MARQUE:SANDVIK]
Caractéristique(s) | |

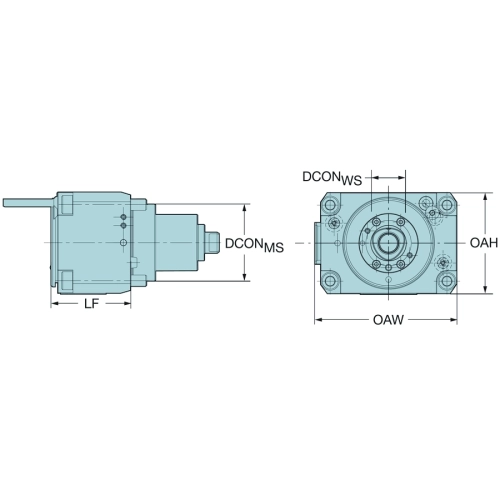

Diamètre du raccord côté pièce (DCONWS) | 50 mm |
Interface adaptative direction pièce (ADINTWS) | Capto (serrage par segments) -taille C5 |
Interface adaptative direction machine (ADINTMS) | Chaise - Mori Seiki tourelle motorisée - taille MS75A |
Longueur fonctionnelle (LF) | 73 mm |
Sens (HAND) | N |
CCONWS (CCONWS) | 1 |
Diamètre de connexion (DCONMS) | 75 mm |
Angle du corps côté pièce (BAWS) | 0 deg |
Code du type de sortie du liquide de coupe (CXSC) | 1: axial concentric exit |
Diamètre fonctionnel (DFC) | 35 mm |
Code du type d'orifice d'adduction du liquide de coupe (CNSC) | 7: decentral over flange and axial |
Pression du liquide de coupe (CP) | 80 bar |
Hauteur totale (OAH) | 138 mm |
Caractéristiques géométriques de la pièce entraînée (KGRPTP) | HEXG |
Taille de la pièce entraînée (KGRPS) | 10 |
largeur totale (OAW) | 155 mm |
Largeur fonctionnelle (WF) | 0 mm |
Hauteur fonctionnelle (HF) | 0 mm |
Couple de coupe maximal (MMCX) | 150 Nm |
Couple (TQ) | 60 Nm |
Vitesse de rotation maximale (RPMX) | 3500 1/min |
Marque du produit (MARQUE) | SANDVIK |
Poids de l'élément (WT) | 11.468 kg |
