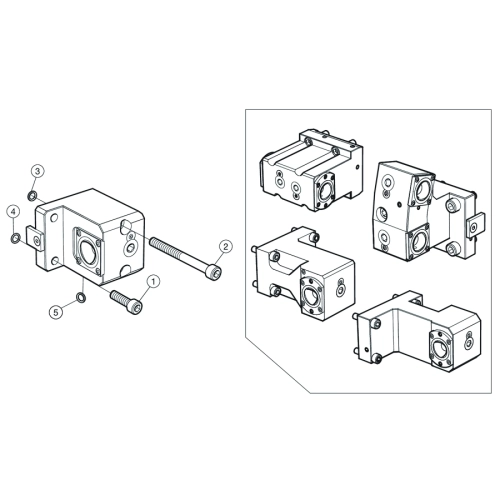

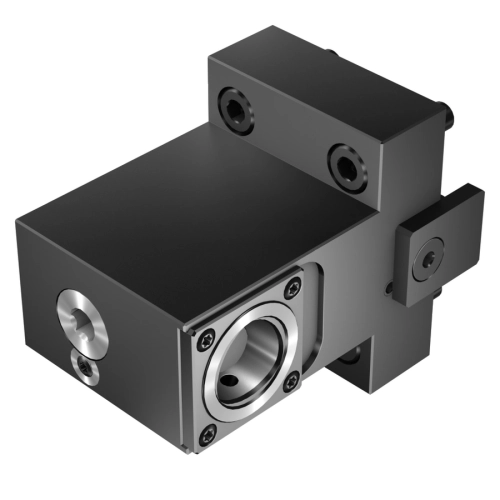

Unité de serrage manuelle pour machines Nakamura Tome C4TRINA65A

Catégorie : Unités de serrage CAPTO pour tourelles (CLUNIT_COR)

Référence COC : 202597

Référence fabricant : 6144266

Marque : SANDVIK

Prodfam : Coromant Capto

Famille : SAN550

Prix de vente : 1567.05 €/HT (par pièce)

Reduction : 7.00%

Prix de vente conseillé : 1685.00 €/HT (par pièce)

Conditionnement : 1 pièce(s)

Stock Cobalt Outils Coupants : 0 pièce(s)

Vous devez être connecté pour ajouter ce produit au panier.


Informations de recherche : [ADINTMS:Nakamura-Tome non-driven turret interface -size NA65A][ADINTWS:Coromant Capto (segment clamping) -size C4][BAWS:90][CXSC:2: radial exit][HAND:R][MARQUE:SANDVIK]

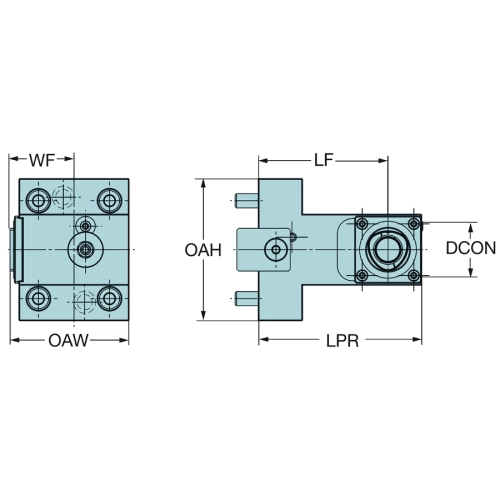

Caractéristique(s)
Diamètre du raccord côté pièce (DCONWS) 40 mm
Interface adaptative direction pièce (ADINTWS) Capto (serrage par segments) -taille C4
Interface adaptative direction machine (ADINTMS) Chaise - Nakamura-Tome non tourelle motorisée - taille NA65A
Longueur fonctionnelle (LF) 90 mm
Sens (HAND) R
CCONWS (CCONWS) 1
Angle du corps côté pièce (BAWS) 90 deg
Code du type de sortie du liquide de coupe (CXSC) 2: radial exit
Diamètre fonctionnel (DFC) 28 mm
Code du type d'orifice d'adduction du liquide de coupe (CNSC) 7: decentral over flange and axial
Pression du liquide de coupe (CP) 80 bar
Longueur de projection (LPR) 114 mm
Hauteur totale (OAH) 94 mm
Caractéristiques géométriques de la pièce entraînée (KGRPTP) HEXG
Taille de la pièce entraînée (KGRPS) 10
largeur totale (OAW) 98 mm
Largeur fonctionnelle (WF) 10 mm
Hauteur fonctionnelle (HF) 0 mm
Couple (TQ) 50 Nm
Marque du produit (MARQUE) SANDVIK
Poids de l'élément (WT) 4.701 kg



ADINTMS : Chaise - Nakamura-Tome non tourelle motorisée - taille NA65A
