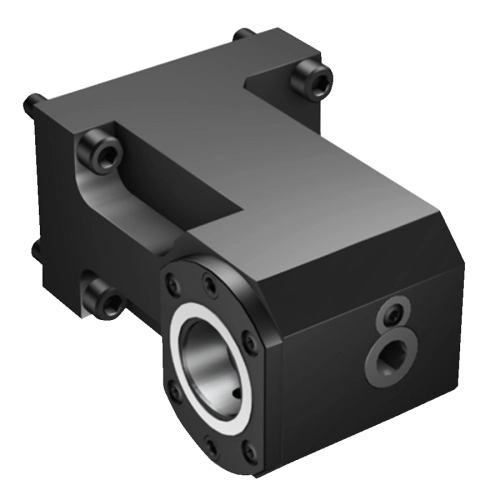

Unité de serrage manuelle pour machines Mazak C4TRIMZ68B

Catégorie : Unités de serrage CAPTO pour tourelles (CLUNIT_COR)

Référence COC : 202587

Référence fabricant : 6144264

Marque : SANDVIK

Prodfam : Coromant Capto

Famille : SAN550

Prix de vente : 1567.05 €/HT (par pièce)

Reduction : 7.00%

Prix de vente conseillé : 1685.00 €/HT (par pièce)

Conditionnement : 1 pièce(s)

Stock Cobalt Outils Coupants : 0 pièce(s)

Vous devez être connecté pour ajouter ce produit au panier.


Informations de recherche : [ADINTMS:Mazak non-driven turret interface -size MZ68B][ADINTWS:Coromant Capto (segment clamping) -size C4][BAWS:90][CXSC:2: radial exit][HAND:R][MARQUE:SANDVIK]

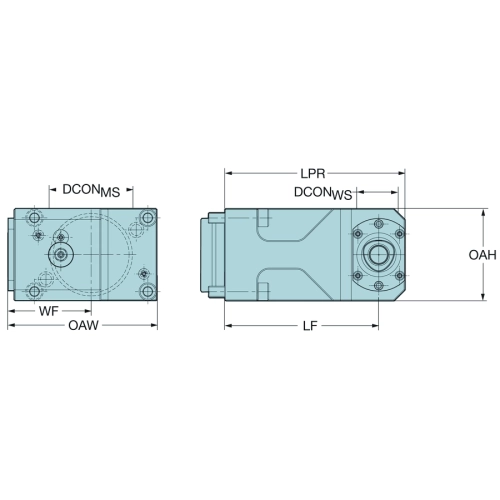

Caractéristique(s)
Diamètre du raccord côté pièce (DCONWS) 40 mm
Interface adaptative direction pièce (ADINTWS) Capto (serrage par segments) -taille C4
Interface adaptative direction machine (ADINTMS) Chaise - Mazak tourelle non motorisée - taille MZ68B
Longueur fonctionnelle (LF) 95 mm
Sens (HAND) R
CCONWS (CCONWS) 1
Diamètre de connexion (DCONMS) 68 mm
Angle du corps côté pièce (BAWS) 90 deg
Code du type de sortie du liquide de coupe (CXSC) 2: radial exit
Diamètre fonctionnel (DFC) 28 mm
Code du type d'orifice d'adduction du liquide de coupe (CNSC) 7: decentral over flange and axial
Pression du liquide de coupe (CP) 80 bar
Longueur de projection (LPR) 119 mm
Hauteur totale (OAH) 85 mm
Caractéristiques géométriques de la pièce entraînée (KGRPTP) HEXG
Taille de la pièce entraînée (KGRPS) 10
largeur totale (OAW) 152 mm
Largeur fonctionnelle (WF) 75 mm
Hauteur fonctionnelle (HF) 0 mm
Couple (TQ) 40 Nm
Marque du produit (MARQUE) SANDVIK
Poids de l'élément (WT) 8.05 kg



ADINTMS : Chaise - Mazak tourelle non motorisée - taille MZ68B
