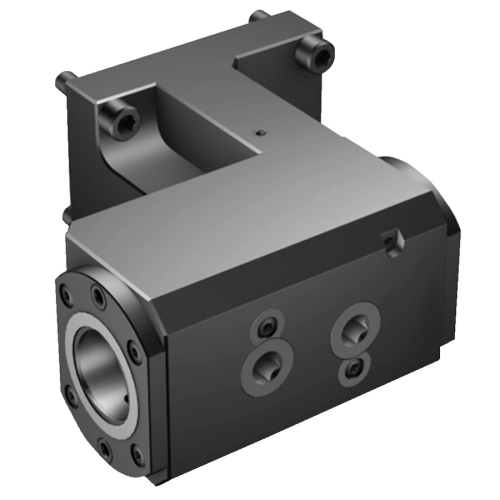

Unité de serrage manuelle pour machines Mori Seiki C4TLIMS40ADT

Catégorie : Unités de serrage CAPTO pour tourelles (CLUNIT_COR)

Référence COC : 202398

Référence fabricant : 6144242

Marque : SANDVIK

Prodfam : Coromant Capto

Famille : SAN550

Prix de vente : 2179.92 €/HT (par pièce)

Reduction : 7.00%

Prix de vente conseillé : 2344.00 €/HT (par pièce)

Conditionnement : 1 pièce(s)

Stock Cobalt Outils Coupants : 0 pièce(s)

Vous devez être connecté pour ajouter ce produit au panier.


Informations de recherche : [ADINTMS:Mori Seiki non-driven turret interface -size MS40A][ADINTWS:Coromant Capto (segment clamping) -size C4][BAWS:90][CXSC:2: radial exit][HAND:L][MARQUE:SANDVIK]

Caractéristique(s)
Diamètre du raccord côté pièce (DCONWS) 40 mm
Interface adaptative direction pièce (ADINTWS) Capto (serrage par segments) -taille C4
Interface adaptative direction machine (ADINTMS) Chaise - Mori Seiki tourelle non motorisée - taille MS40A
Sens (HAND) L
CONARWS (CONARWS) 1
CCONWS (CCONWS) 2
Diamètre de connexion (DCONMS) 40 mm
Angle du corps côté pièce (BAWS) 90 deg
Longueur fonctionnelle (LFCSW1) 100 mm
Code du type de sortie du liquide de coupe (CXSC) 2: radial exit
Longueur fonctionnelle (LFCSW2) 100 mm
Largeur fonctionnelle (WFCSW1) 68 mm
Largeur fonctionnelle (WFCSW2) 68 mm
Hauteur fonctionnelle (HFCSW1) 0 mm
Hauteur fonctionnelle (HFCSW2) 0 mm
Diamètre fonctionnel (DFC) 28 mm
Code du type d'orifice d'adduction du liquide de coupe (CNSC) 7: decentral over flange and axial
Pression du liquide de coupe (CP) 80 bar
Longueur de projection (LPR) 124 mm
Hauteur totale (OAH) 78 mm
Couple (TQCSW1) 40 Nm
Couple (TQCSW2) 40 Nm
Caractéristiques géométriques de la pièce entraînée (KGRPTP) HEXG
Taille de la pièce entraînée (KGRPS) 10
largeur totale (OAW) 136 mm
Marque du produit (MARQUE) SANDVIK
Poids de l'élément (WT) 9.133 kg



ADINTMS : Chaise - Mori Seiki tourelle non motorisée - taille MS40A
