Porte-outil entraîné pour machines Nakamura Tome C4DNINA65AI

Catégorie : Unités de serrage CAPTO pour tourelles (CLUNIT_COR)

Référence COC : 201962

Référence fabricant : 6144225

Marque : SANDVIK

Prodfam : Coromant Capto

Famille : SAN550

Prix de vente : 6272.85 €/HT (par pièce)

Reduction : 7.00%

Prix de vente conseillé : 6745.00 €/HT (par pièce)

Conditionnement : 1 pièce(s)

Stock Cobalt Outils Coupants : 0 pièce(s)

Vous devez être connecté pour ajouter ce produit au panier.


Informations de recherche : [ADINTMS:Nakamura-Tome driven turret interface -size NA65A][ADINTWS:Coromant Capto (segment clamping) -size C4][BAWS:90][CXSC:1: axial concentric exit][HAND:N][MARQUE:SANDVIK]

Caractéristique(s)

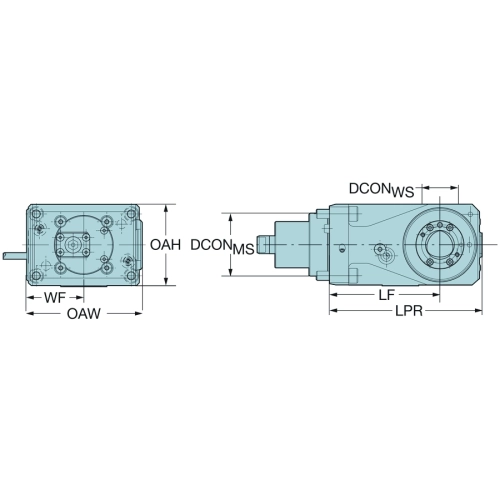

Diamètre du raccord côté pièce (DCONWS) 40 mm
Interface adaptative direction pièce (ADINTWS) Capto (serrage par segments) -taille C4
Interface adaptative direction machine (ADINTMS) Chaise - Nakamura-Tome tourelle motorisée - taille NA65A
Longueur fonctionnelle (LF) 65 mm
Sens (HAND) N
CCONWS (CCONWS) 1
Diamètre de connexion (DCONMS) 65 mm
Angle du corps côté pièce (BAWS) 90 deg
Code du type de sortie du liquide de coupe (CXSC) 1: axial concentric exit
Diamètre fonctionnel (DFC) 28 mm
Code du type d'orifice d'adduction du liquide de coupe (CNSC) 7: decentral over flange and axial
Pression du liquide de coupe (CP) 80 bar
Longueur de projection (LPR) 105 mm
Hauteur totale (OAH) 96 mm
Caractéristiques géométriques de la pièce entraînée (KGRPTP) HEXG
Taille de la pièce entraînée (KGRPS) 8
largeur totale (OAW) 134.8 mm
Largeur fonctionnelle (WF) 68 mm
Hauteur fonctionnelle (HF) 0 mm
Couple de coupe maximal (MMCX) 80 Nm
reversed rotation direction output side (RIDOP) 1
Couple (TQ) 40 Nm
Vitesse de rotation maximale (RPMX) 6000 1/min
Marque du produit (MARQUE) SANDVIK
Poids de l'élément (WT) 7.88 kg



ADINTMS : Chaise - Nakamura-Tome tourelle motorisée - taille NA65A
