| Caractéristique(s) |
|
| Interface adaptative direction pièce (ADINTWS) |
Manche carré -métrique: 12 x 12 |
| Interface adaptative direction machine (ADINTMS) |
Capto (serrage par vis et segment) -taille C3 |
| Sens (HAND) |
N |
| Diamètre de connexion (DCONMS) |
32 mm |
| Porte-à-faux maximal (OHX) |
28 mm |
| Code du type de sortie du liquide de coupe (CXSC) |
6: decentral exit with nozzles, adjustable |
| Longueur fonctionnelle (LFCSW1_1) |
28 mm |
| Longueur fonctionnelle (LFCSW1_2) |
28 mm |
| Largeur fonctionnelle (WFCSW1_1) |
25 mm |
| Largeur fonctionnelle (WFCSW1_2) |
25 mm |
| Hauteur fonctionnelle (HFCSW1_1) |
12 mm |
| Code du type d'orifice d'adduction du liquide de coupe (CNSC) |
3: axial concentric and radial entry |
| Pression du liquide de coupe (CP) |
200 bar |
| Hauteur fonctionnelle (HFCSW1_2) |
12 mm |

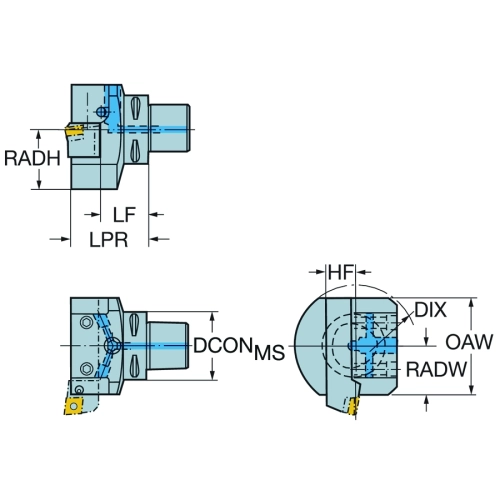

| Longueur de projection (LPR) |
40 mm |
| Hauteur totale (OAH) |
41.5 mm |
| largeur totale (OAW) |
50 mm |
| Point le plus bas par rapport au plan de référence (RADH) |
25 mm |
| Point le plus bas par rapport au plan de référence (RADW) |
50 mm |
| Diamètre maximal sans interférence avec changement d'outil (DIX) |
60 mm |
| Code matériau du corps (BMC) |
Steel |
| Marque du produit (MARQUE) |
SANDVIK |
| Poids de l'élément (WT) |
410 g |
