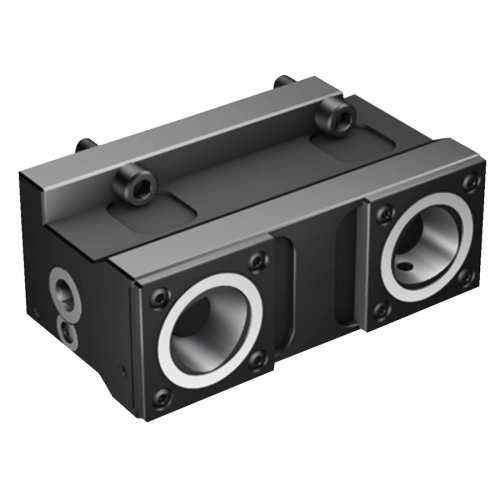

Unité de serrage manuelle pour machines Mori Seiki C4TREMS40ADT marque SANDVIK COROMANT SANDVIK

Caractéristique(s)

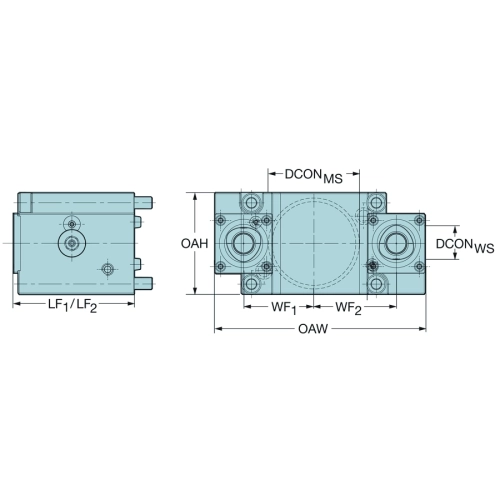

Diamètre du raccord côté pièce (DCONWS)	40 mm
Interface adaptative direction pièce (ADINTWS)	Capto (serrage par segments) -taille C4
Interface adaptative direction machine (ADINTMS)	Chaise - Mori Seiki tourelle non motorisée - taille MS40A
Sens (HAND)	R
CONARWS (CONARWS)	1
CCONWS (CCONWS)	2
Diamètre de connexion (DCONMS)	40 mm
Angle du corps côté pièce (BAWS)	0 deg
Longueur fonctionnelle (LFCSW1)	75 mm
Code du type de sortie du liquide de coupe (CXSC)	2: radial exit
Longueur fonctionnelle (LFCSW2)	75 mm
Largeur fonctionnelle (WFCSW1)	43 mm
Largeur fonctionnelle (WFCSW2)	43 mm
Hauteur fonctionnelle (HFCSW1)	0 mm
Hauteur fonctionnelle (HFCSW2)	0 mm
Diamètre fonctionnel (DFC)	28 mm
Code du type d'orifice d'adduction du liquide de coupe (CNSC)	7: decentral over flange and axial
Pression du liquide de coupe (CP)	80 bar
Hauteur totale (OAH)	77 mm
Couple (TQCSW1)	40 Nm
Couple (TQCSW2)	40 Nm
Caractéristiques géométriques de la pièce entraînée (KGRPTP)	HEXG
Taille de la pièce entraînée (KGRPS)	10
largeur totale (OAW)	134 mm
Marque du produit (MARQUE)	SANDVIK
Poids de l'élément (WT)	4.32 kg
