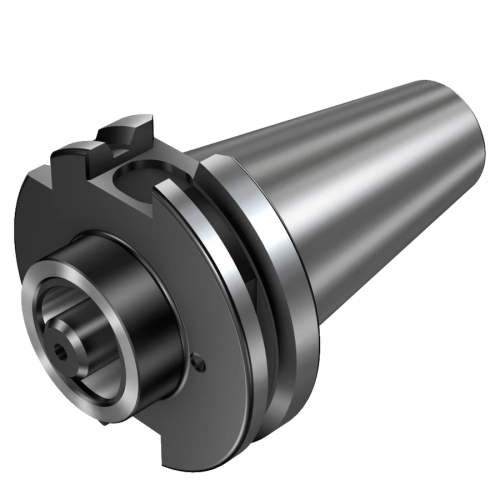

Adaptateur BIG-PLUS ISO vers Coromant Capto® C8390.54050120

Catégorie : Attachement DIN69871 BIGPLUS cône-face (COC_BIGPLUS_69871)

Référence COC : 204560

Référence fabricant : 6070101

Marque : SANDVIK

Prodfam : Coromant Capto

Famille : SAN530

Prix de vente : 650.07 €/HT (par pièce)

Reduction : 7.00%

Prix de vente conseillé : 699.00 €/HT (par pièce)

Conditionnement : 1 pièce(s)

Stock Cobalt Outils Coupants : 0 pièce(s)

Vous devez être connecté pour ajouter ce produit au panier.


Informations de recherche : [ADINTMS:BIG+/ISO7388.1/DIN69871 -AD/B ctrl/flange: ISO50][ADINTWS:Coromant Capto (bolt clamping) -size C8][LF:120][MARQUE:SANDVIK]

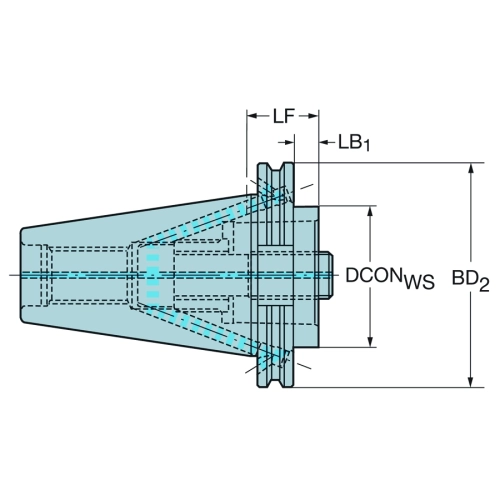

Caractéristique(s)
Diamètre du raccord côté pièce (DCONWS) 80 mm
Interface adaptative direction pièce (ADINTWS) Capto (serrage vis) -taille C8
Interface adaptative direction machine (ADINTMS) DIN69871 -AD/B arrosage centrale - ISO50 BIG+ appui cône face
Longueur fonctionnelle (LF) 120 mm
Diamètre du corps (BD1) 80 mm
Diamètre fonctionnel (DFCMCS) 69.85 mm
Taille du filetage du dispositif de verrouillage (CRKS) M24
Diamètre fonctionnel (DFCCSW) 55 mm
Kappa (rotation axe z) (KAP) 0 deg
Code du type de sortie du liquide de coupe (CXSC) 1: axial concentric exit
Code du type d'orifice d'adduction du liquide de coupe (CNSC) 7: decentral over flange and axial
Chiffre standard (STDNO) ISO7388-1
Pression du liquide de coupe (CP) 80 bar
Lettre standard (STDLET) AD/AF
Diamètre du corps (BD2) 97.5 mm
Longueur de corps (LB1) 100.9 mm
Longueur de corps (LB2) 120 mm
Angle semi-conique du corps (BHTA1) 0 deg
Angle semi-conique du corps (BHTA2) 0 deg
Couple (TQ) 170 Nm
Code matériau du corps (BMC) Steel
Balancing méthode code (BLMC) NO: no balancing
Marque du produit (MARQUE) SANDVIK
Poids de l'élément (WT) 5.652 kg



ADINTMS : DIN69871 -AD/B arrosage centrale - ISO50 BIG+ appui cône face
