| Caractéristique(s) |
|
| Interface adaptative direction machine (ADINTMS) |
Manche carré -metrique: 12 x 12 |

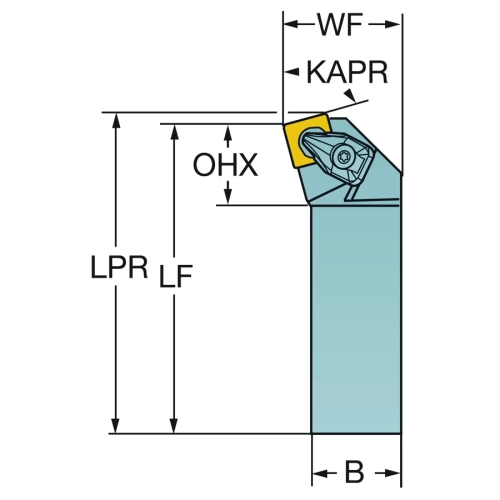

| Longueur fonctionnelle (LF) |
80 mm |
| Sens (HAND) |
R |
| Angle d'attaque de l'outil (PSIR) |
15 deg |
| Angle du corps côté pièce (BAWS) |
0 deg |
| Logement de plaquette (CUTINT_MAS) |
SPUN 090308 |
| Angle de pente maximal (RMPX) |
10 deg |
| Angle du corps côté machine (BAMS) |
0 deg |
| Porte-à-faux maximal (OHX) |
18.37 mm |
| Angle de l'arête de coupe de l'outil (KAPR) |
75 deg |
| Code du type de sortie du liquide de coupe (CXSC) |
0: no coolant exit |
| Largeur de queue (B) |
12 mm |
| Hauteur de queue (H) |
12 mm |
| Code du type d'orifice d'adduction du liquide de coupe (CNSC) |
0: without coolant |
| Longueur de projection (LPR) |
82.23 mm |
| Angle de coupe orthogonal (GAMO) |
6 deg |
| Angle d’inclinaison (LAMS) |
0 deg |
| Largeur fonctionnelle (WF) |
16 mm |

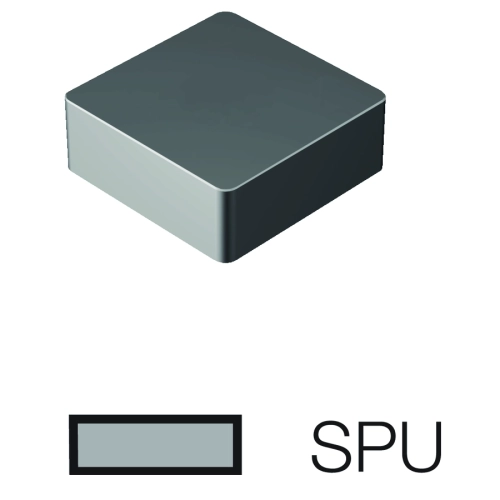

| Identification de la plaquette modèle (MIID) |
SPUN 09 03 08 |
| Hauteur fonctionnelle (HF) |
12 mm |
| Couple (TQ) |
3.5 Nm |
| Code matériau du corps (BMC) |
Steel |
| Code du type de serrage (MTP) |
C: clamp on top of insert |

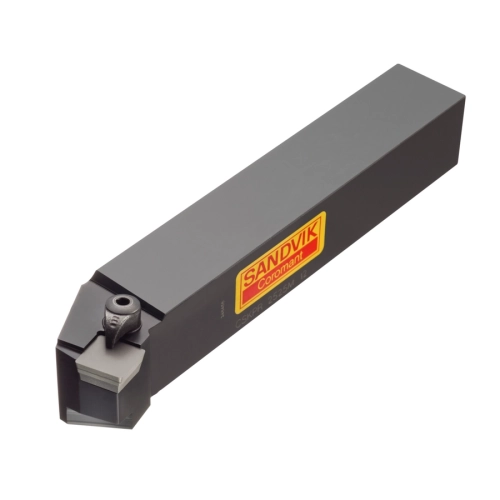

| Marque du produit (MARQUE) |
SANDVIK |
| Poids de l'élément (WT) |
0.1 kg |
