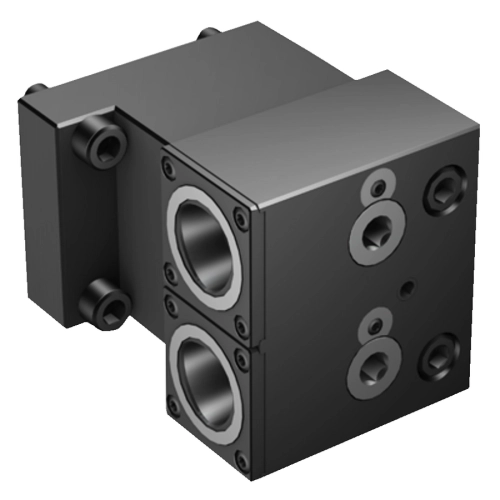

Unité de serrage manuelle pour machines Mori Seiki C4TRIMS40AYT

Catégorie : Unités de serrage CAPTO pour tourelles (CLUNIT_COR)

Référence COC : 202564

Référence fabricant : 6039872

Marque : SANDVIK

Prodfam : Coromant Capto

Famille : SAN550

Prix de vente : 2398.47 €/HT (par pièce)

Reduction : 7.00%

Prix de vente conseillé : 2579.00 €/HT (par pièce)

Conditionnement : 1 pièce(s)

Stock Cobalt Outils Coupants : 0 pièce(s)

Vous devez être connecté pour ajouter ce produit au panier.


Informations de recherche : [ADINTMS:Mori Seiki non-driven turret interface -size MS40A][ADINTWS:Coromant Capto (segment clamping) -size C4][BAWS:90][CXSC:2: radial exit][HAND:R][MARQUE:SANDVIK]

Caractéristique(s)

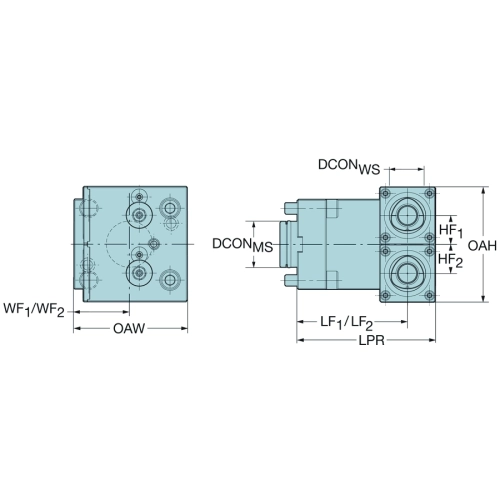

Diamètre du raccord côté pièce (DCONWS) 40 mm
Interface adaptative direction pièce (ADINTWS) Capto (serrage par segments) -taille C4
Interface adaptative direction machine (ADINTMS) Chaise - Mori Seiki tourelle non motorisée - taille MS40A
Sens (HAND) R
CONARWS (CONARWS) 1
CCONWS (CCONWS) 2
Diamètre de connexion (DCONMS) 40 mm
Angle du corps côté pièce (BAWS) 90 deg
Longueur fonctionnelle (LFCSW1) 95 mm
Code du type de sortie du liquide de coupe (CXSC) 2: radial exit
Longueur fonctionnelle (LFCSW2) 95 mm
Largeur fonctionnelle (WFCSW1) 48 mm
Largeur fonctionnelle (WFCSW2) 48 mm
Hauteur fonctionnelle (HFCSW1) 25 mm
Hauteur fonctionnelle (HFCSW2) 25 mm
Diamètre fonctionnel (DFC) 28 mm
Code du type d'orifice d'adduction du liquide de coupe (CNSC) 7: decentral over flange and axial
Pression du liquide de coupe (CP) 80 bar
Longueur de projection (LPR) 119 mm
Hauteur du corps (HTB) 99.6 mm
Hauteur totale (OAH) 99.6 mm
Couple (TQCSW1) 40 Nm
Couple (TQCSW2) 40 Nm
Caractéristiques géométriques de la pièce entraînée (KGRPTP) HEXG
Taille de la pièce entraînée (KGRPS) 10
largeur totale (OAW) 98 mm
Marque du produit (MARQUE) SANDVIK
Poids de l'élément (WT) 6.649 kg



ADINTMS : Chaise - Mori Seiki tourelle non motorisée - taille MS40A
