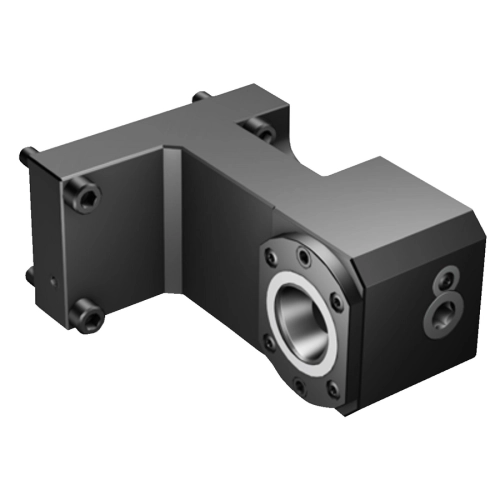

Unité de serrage manuelle pour machines Mori Seiki C4TLIMS60ASS

Catégorie : Unités de serrage CAPTO pour tourelles (CLUNIT_COR)

Référence COC : 202409

Référence fabricant : 6039861

Marque : SANDVIK

Prodfam : Coromant Capto

Famille : SAN550

Prix de vente : 1499.16 €/HT (par pièce)

Reduction : 7.00%

Prix de vente conseillé : 1612.00 €/HT (par pièce)

Conditionnement : 1 pièce(s)

Stock Cobalt Outils Coupants : 0 pièce(s)

Vous devez être connecté pour ajouter ce produit au panier.


Informations de recherche : [ADINTMS:Mori Seiki non-driven turret interface -size MS60A][ADINTWS:Coromant Capto (segment clamping) -size C4][BAWS:90][CXSC:1: axial concentric exit][HAND:L][MARQUE:SANDVIK]

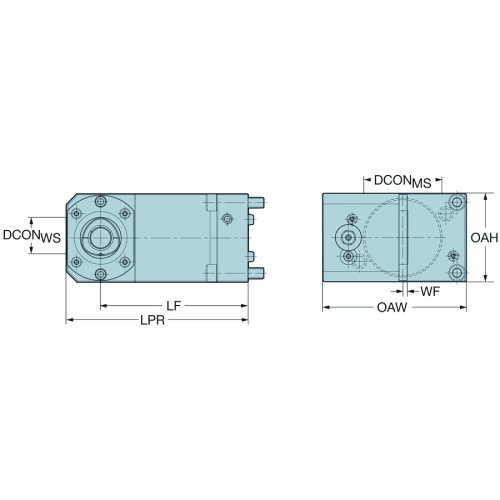

Caractéristique(s)
Diamètre du raccord côté pièce (DCONWS) 40 mm
Interface adaptative direction pièce (ADINTWS) Capto (serrage par segments) -taille C4
Interface adaptative direction machine (ADINTMS) Chaise - Mori Seiki tourelle non motorisée - taille MS60A
Longueur fonctionnelle (LF) 90 mm
Sens (HAND) L
CCONWS (CCONWS) 1
Diamètre de connexion (DCONMS) 60 mm
Angle du corps côté pièce (BAWS) 90 deg
Code du type de sortie du liquide de coupe (CXSC) 1: axial concentric exit
Diamètre fonctionnel (DFC) 28 mm
Code du type d'orifice d'adduction du liquide de coupe (CNSC) 7: decentral over flange and axial
Pression du liquide de coupe (CP) 80 bar
Longueur de projection (LPR) 114 mm
Hauteur totale (OAH) 108 mm
Caractéristiques géométriques de la pièce entraînée (KGRPTP) HEXG
Taille de la pièce entraînée (KGRPS) 10
largeur totale (OAW) 130 mm
Largeur fonctionnelle (WF) 41 mm
Hauteur fonctionnelle (HF) 0 mm
Couple (TQ) 50 Nm
Marque du produit (MARQUE) SANDVIK
Poids de l'élément (WT) 7.939 kg



ADINTMS : Chaise - Mori Seiki tourelle non motorisée - taille MS60A
