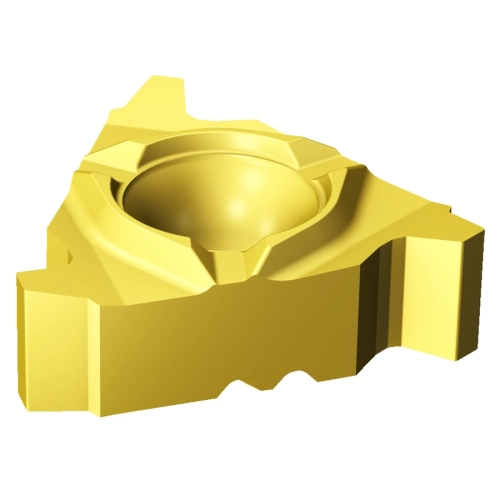

Plaquette CoroThread® 266 pour le filetage au tour 266RL16SA01F080E1135 SANDVIK

Référence COC : 184824

Référence fabricant : 5857607

Marque : SANDVIK

Prodfam : CoroThread 266

Famille : SAN330

Prix de vente : 30.627 €/HT (par pièce)

Reduction : 17.00%

Prix de vente conseillé : 36.90 €/HT (par pièce)

Conditionnement : 10 pièce(s)

Stock Cobalt Outils Coupants : 0 pièce(s)

Classification des matières niveau 1(TMC1ISO) :

Informations de recherche : [CUTINT_SIZ:CoroThread 266/254 -internal size 16R][GRADE:1135][HAND:R][MARQUE:SANDVIK][THFT:STAC29][TPI:8]

Caractéristique(s)
Sens (HAND)	R

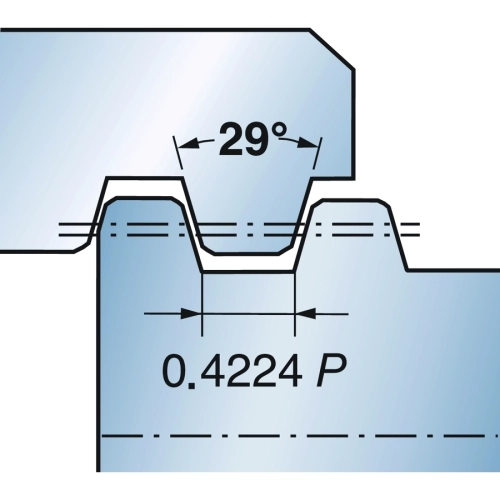

Type de forme de filet (THFT)	STAC29
Type de filet (TTP)	INT
Filets par pouce (TPI)	8
Type de profil de filet (TPT)	F: full profile
Nombre de dents (NT)	1
Classe de tolérance du filet (TCTR)	2G

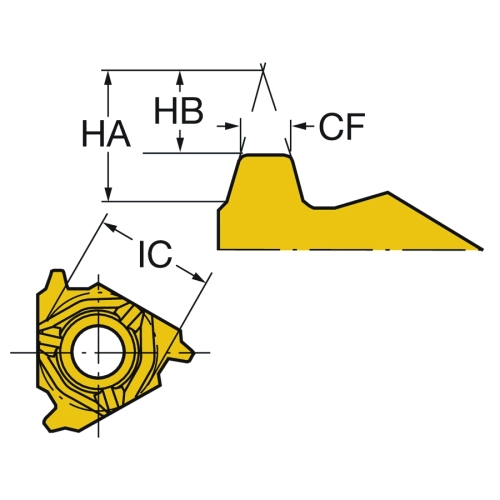

Hauteur théorique du filetage (HA)	3.59 mm
Différence de hauteur du filetage (HB)	2.31 mm
Distance de profil ex (PDX)	1.5 mm
Distance de profil ey (PDY)	1.496 mm
Code du type de montage de plaquette (IFS)	8: 40°-60° countersunk hole, rail bottom
Diamètre du trou de fixation (D1)	4.4 mm
Forme et taille de plaquette (CUTINT_SIZ)	CoroThread 266/254 -internal size 16R
Nombre d'arêtes de coupe (CEDC)	3
Diamètre du cercle inscrit (IC)	9.525 mm
Chanfrein localisé (CF)	1.24 mm
Nuance (GRADE)	1135
Substrat (SUBSTRATE)	HC
Revêtement (COATING)	PVD TiAlN
Epaisseur plaquette (S)	3.96875 mm
Désignation fabricants des brise-copeaux (CBMD)	F
Chiffre standard (STDNO)	ANSI B1.8-1988
Marque du produit (MARQUE)	SANDVIK
Poids de l'élément (WT)	3.59 g
