| Caractéristique(s) |
|

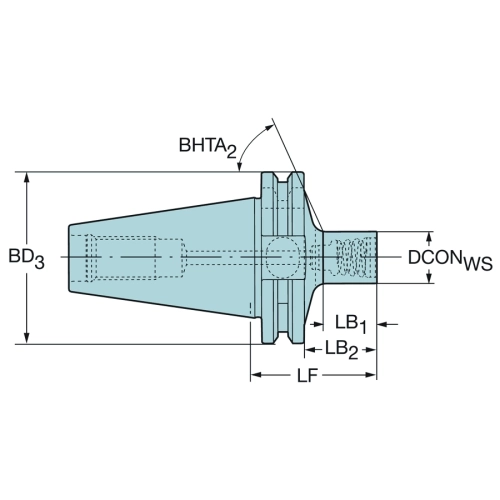

| Diamètre du raccord côté pièce (DCONWS) |
15.4 mm |
| Interface adaptative direction pièce (ADINTWS) |
Coromant EH -métrique - E16 |
| Interface adaptative direction machine (ADINTMS) |
DIN69871 -AD arrosage centrale - ISO40 |
| Longueur fonctionnelle (LF) |
49 mm |
| Diamètre du corps (BD1) |
15.4 mm |
| Taille du filetage du dispositif de verrouillage (CRKS) |
M16 |
| Kappa (rotation axe z) (KAP) |
0 deg |
| Code du type de sortie du liquide de coupe (CXSC) |
1: axial concentric exit |
| Diamètre fonctionnel (DFC) |
44.45 mm |
| Diamètre du corps (BD3) |
63.5 mm |
| Code du type d'orifice d'adduction du liquide de coupe (CNSC) |
1: axial concentric entry |
| Pression du liquide de coupe (CP) |
80 bar |
| Chiffre standard (STDNO) |
ISO7388-1 |
| Lettre standard (STDLET) |
AD |
| Diamètre du corps (BD2) |
15.4 mm |
| Longueur de corps (LB3) |
49 mm |
| Longueur de corps (LB1) |
21.5 mm |
| Longueur de corps (LB2) |
29.9 mm |
| Angle semi-conique du corps (BHTA1) |
0 deg |
| Angle semi-conique du corps (BHTA3) |
0 deg |
| Angle semi-conique du corps (BHTA2) |
65 deg |
| Couple (TQ) |
30 Nm |
| Code matériau du corps (BMC) |
Steel |
| Balancing méthode code (BLMC) |
BD: balanced by design |
| Vitesse de rotation maximale (RPMX) |
18000 1/min |
| Marque du produit (MARQUE) |
SANDVIK |
| Poids de l'élément (WT) |
0.879 kg |
