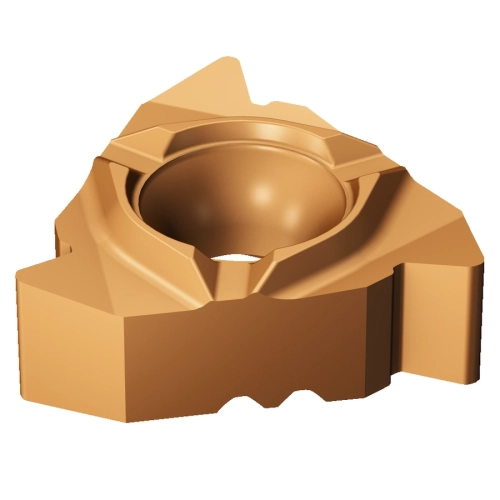

Plaquette CoroThread® 266 pour le filetage au tour 266RG16NT01C140M1125 SANDVIK

Référence COC : 184528

Référence fabricant : 5781893

Marque : SANDVIK

Prodfam : CoroThread 266

Famille : SAN330

Prix de vente : 24.485 €/HT (par pièce)

Reduction : 17.00%

Prix de vente conseillé : 29.50 €/HT (par pièce)

Conditionnement : 10 pièce(s)

Stock Cobalt Outils Coupants : 0 pièce(s)

Classification des matières niveau 1(TMC1ISO) :

Informations de recherche : [CUTINT_SIZ:CoroThread 266/254 -external size 16R][GRADE:1125][HAND:R][MARQUE:SANDVIK][THFT:NPT60][TPI:14]

Caractéristique(s)
Sens (HAND)	R
Type de forme de filet (THFT)	NPT60
Type de filet (TTP)	EXT
Filets par pouce (TPI)	14
Type de profil de filet (TPT)	F: full profile

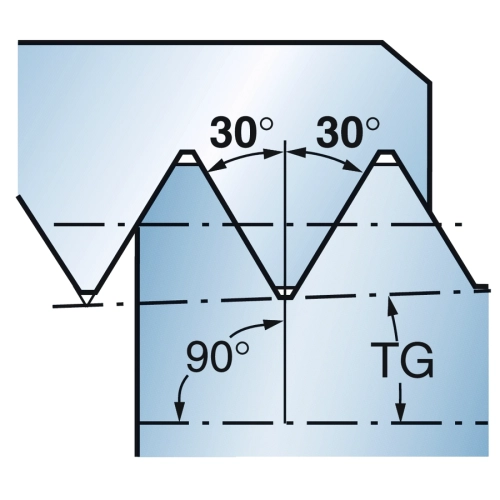

Gradient du cône (TG)	0.0625
Nombre de dents (NT)	1

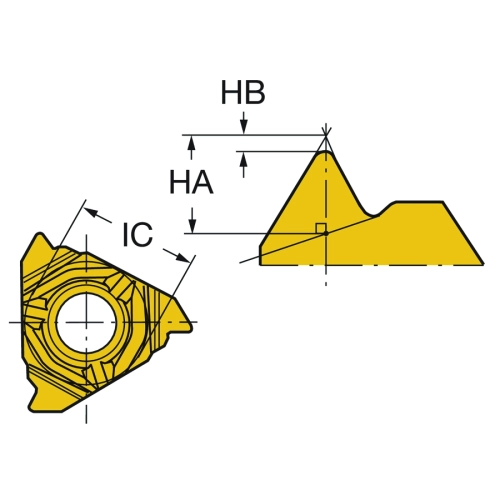

Hauteur théorique du filetage (HA)	1.46 mm
Différence de hauteur du filetage (HB)	0.09 mm
Distance de profil ex (PDX)	1.2 mm
Distance de profil ey (PDY)	1.03 mm
Code du type de montage de plaquette (IFS)	8: 40°-60° countersunk hole, rail bottom
Diamètre du trou de fixation (D1)	4.4 mm
Forme et taille de plaquette (CUTINT_SIZ)	CoroThread 266/254 -external size 16R
Nombre d'arêtes de coupe (CEDC)	3
Diamètre du cercle inscrit (IC)	9.525 mm
Nuance (GRADE)	1125
Substrat (SUBSTRATE)	HC
Revêtement (COATING)	PVD TiAlN
Epaisseur plaquette (S)	3.96875 mm
Désignation fabricants des brise-copeaux (CBMD)	C
Chiffre standard (STDNO)	ANSI B.1.20.1-1983
Marque du produit (MARQUE)	SANDVIK
Poids de l'élément (WT)	4.41 g
