| Caractéristique(s) |
|

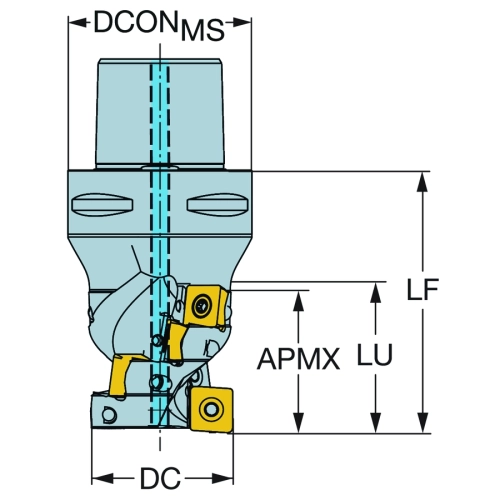

| Longueur utile (LU) |
120 mm |
| Interface adaptative direction machine (ADINTMS) |
Capto (serrage par vis et segment) -taille C8 |
| Diamètre de coupe (DC) |
80 mm |
| Longueur fonctionnelle (LF) |
153 mm |
| Sens (HAND) |
R |
| Nombre d'éléments de coupe (CICTEND) |
5 |
| Diamètre de connexion (DCONMS) |
80 mm |
| Nombre d'éléments de coupe (CICTSIDE) |
65 |
| Logement de plaquette (CUTINT_MAS) |
CoroMill 690 -size 10P (690-100510P) |
| Logement de plaquette (CUTINT_MAS) |
CoroMill 690 -size 10E (690-100508E) |
| Ratio d'engagement utile maximal (AERMX) |
0.25 |
| Angle de pente maximal (RMPX) |
0 deg |
| Profondeur de plongée maximale (AZ) |
0 mm |
| Angle de l'arête de coupe de l'outil (KAPR) |
90 deg |
| Profondeur de coupe maximale (APMX) |
105 mm |
| Nombre d'arêtes de coupe effectives en bout (ZEFP) |
5 |
| Diamètre fonctionnel (DFC) |
55 mm |
| Code du type d'orifice d'adduction du liquide de coupe (CNSC) |
3: axial concentric and radial entry |
| Pression du liquide de coupe (CP) |
10 bar |
| Chiffre standard (STDNO) |
ISO26623-1 |
| Couple (TQ) |
3 Nm |
| Code matériau du corps (BMC) |
Steel |
| Angle de coupe radial (GAMF) |
0 deg |
| Angle de coupe axial (GAMP) |
6.99999995 deg |
| Vitesse de rotation maximale (RPMX) |
5000 1/min |
| Code du type de serrage (MTP) |
S: clamp with screw through hole |
| Marque du produit (MARQUE) |
SANDVIK |
| Poids de l'élément (WT) |
4.714 kg |
ADINTMS : Capto (serrage par vis et segment) -taille C8
CUTINT_MAS : "CoroMill 690 -size 10P (690-100510P)"
CUTINT_SIZ : CoroMill 690 -1005 P
CUTINT_MAS : "CoroMill 690 -size 10E (690-100508E)"
CUTINT_SIZ : CoroMill 690 -1005 E
